铅封是高压电缆附件制作的关键工序之一，它用来使附件的铜壳或尾管与电缆铝护套电气连接，同时起到密封防水作用。一旦铅封发生开裂，附件就会进水受潮，或者造成电场畸变，同时会引起接地系统不平衡，造成接地电流变大，极易引起击穿故障。采用电磁穿透效应技术监测电缆接头两端铅封状态，将电磁式传感器包裹在电缆附件铅封与金属护层中间，当铅封位置出现开裂、破损等缺陷，通过电磁矩阵传感器实时监测电磁信号强度变化，实现对电缆铅封运行状态缺陷评估、预警。

系统组成

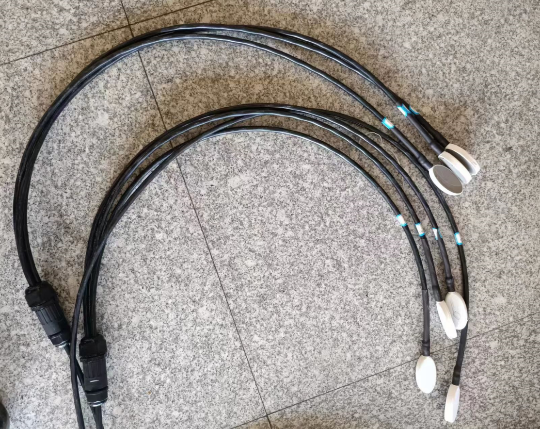

1-电磁式铅封监测传感器

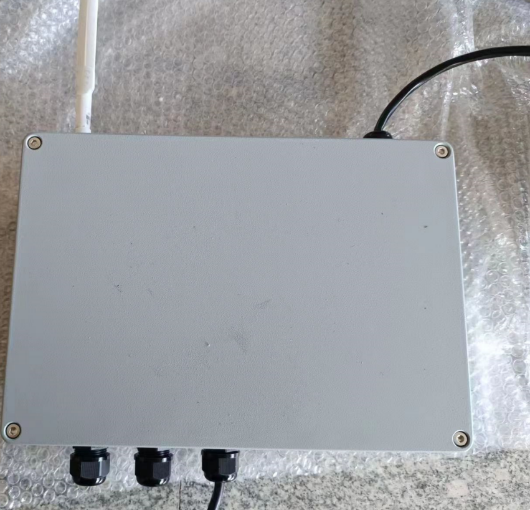

2-铅封监测采集装置

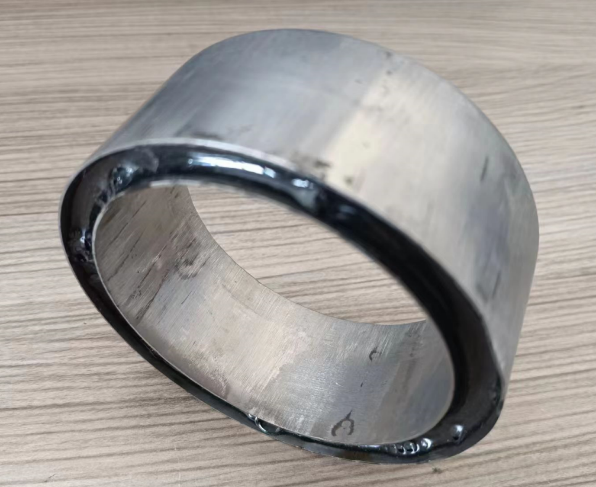

3-互感取电电源

4-电缆铅封运行状态监测箱
