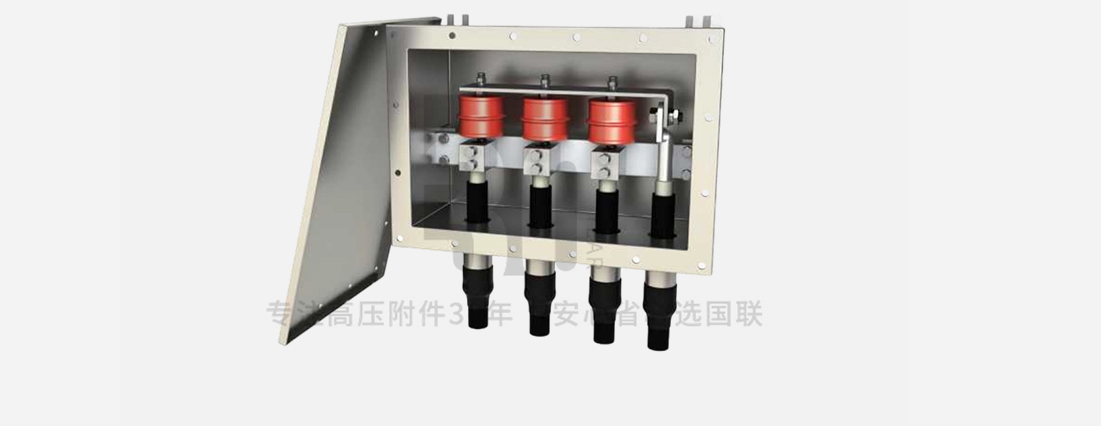

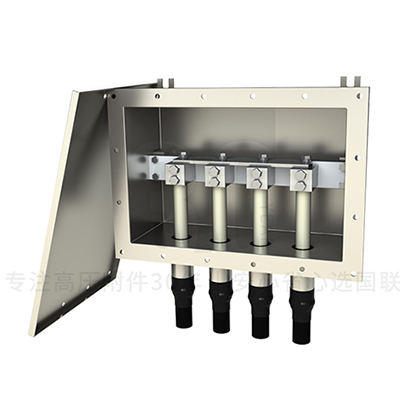

本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展
本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展
本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展

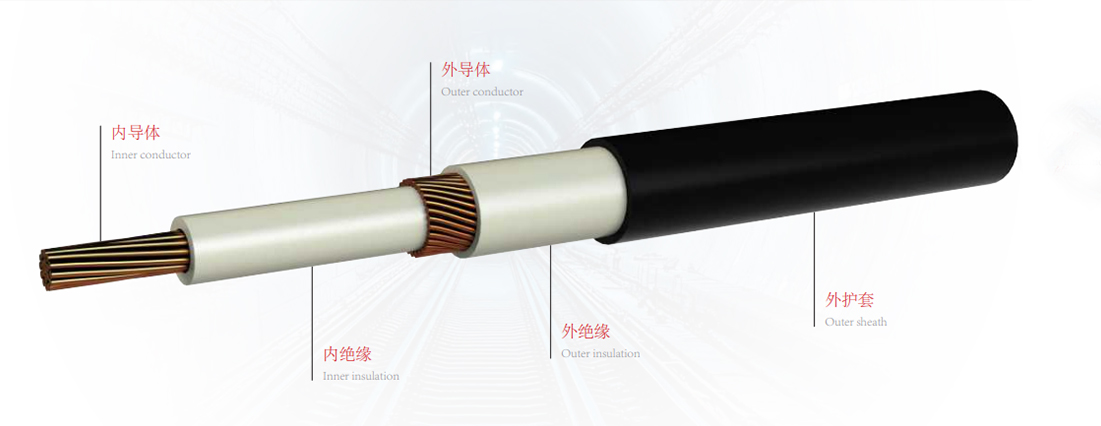

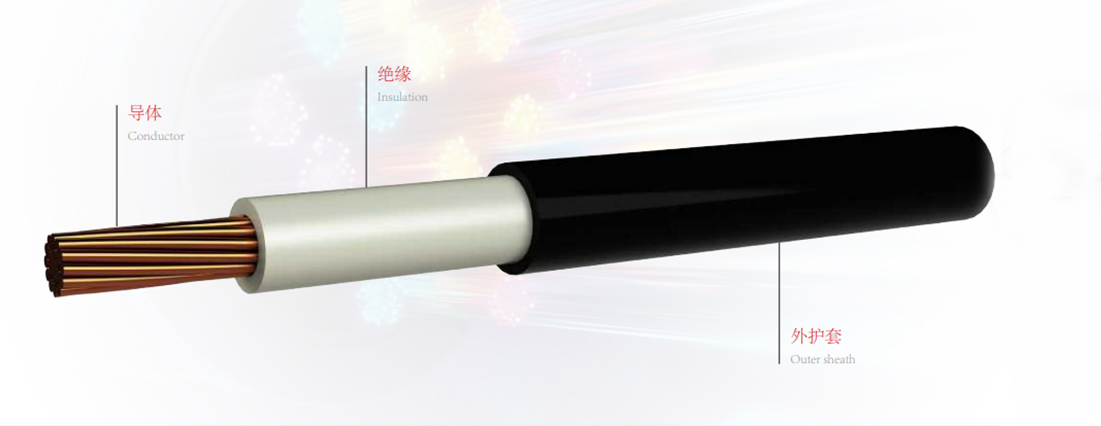

导体:非紧压或紧压线芯；绝缘材料:XLPE，外护套为PVC或PE材料
导体:非紧压或紧压线芯绝缘材料:XLPE，外护套为PVC或PE材料
采用与电缆绝缘相同的XLP无气隙界面熔融结合，结构上形成与电缆一致的整体而无明显的接头特性，绝缘强度与原电缆一致，具有更高的电气绝缘和运行稳定的耐久性能。

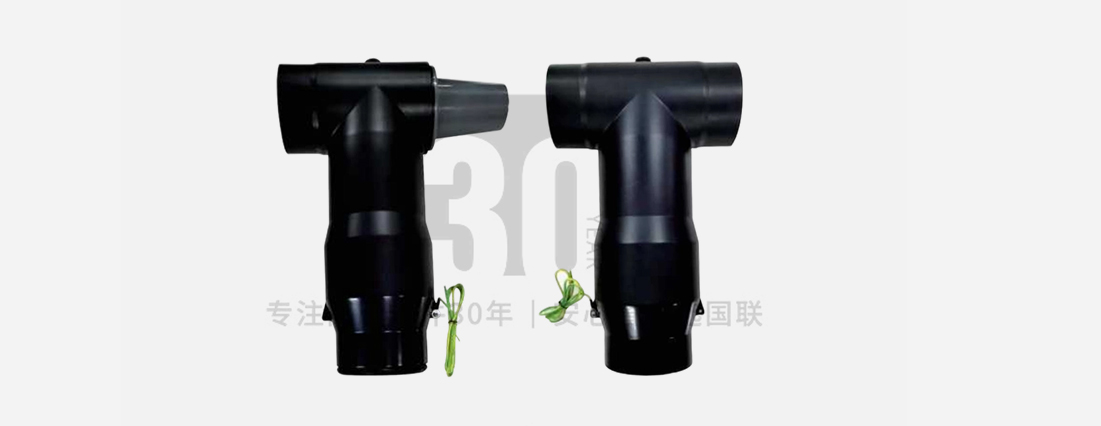

72.5kV屏蔽型可分离连接器应用于电力系统为66kV电力设备的电缆连接实现全绝缘、全密封、屏蔽型可分离连接，主要用于66kv海上风电项目中的箱式变电站进、出线连接，高压环网柜电缆的进、出线连接及分支

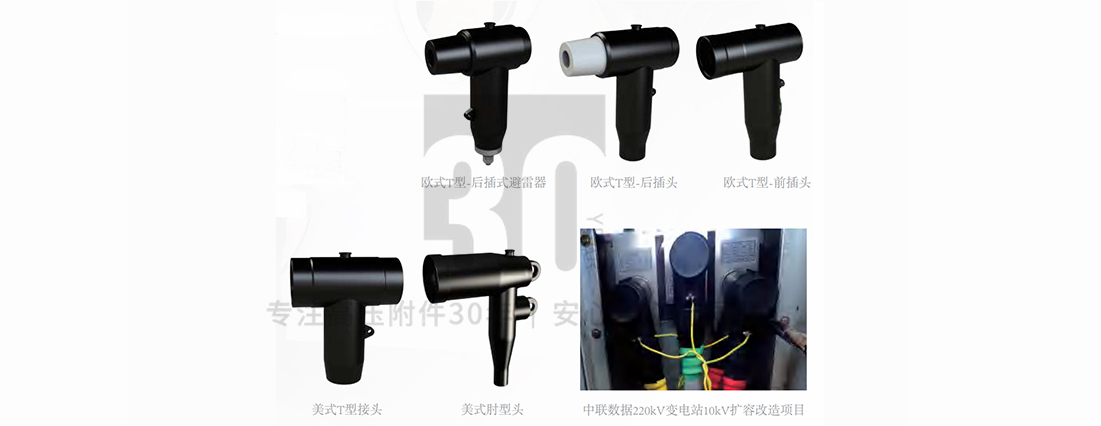

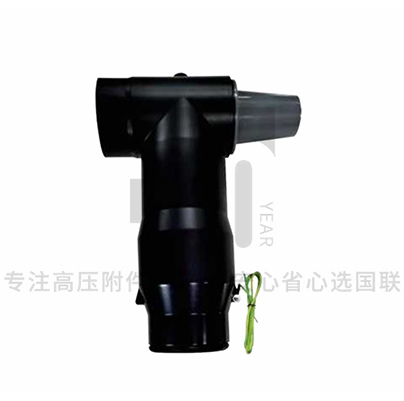

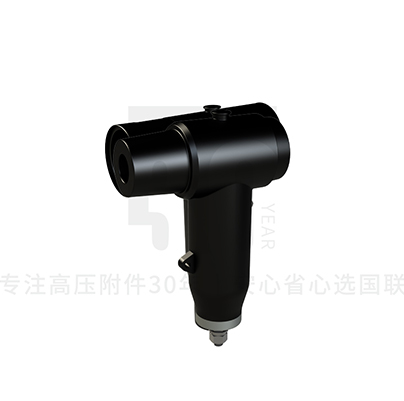

10-35kV欧式T型接头(前接头、后接头)用于电缆分接箱的主网系统或作为环网柜的进、出线电缆接头，既可连接高压套管、多联组合插座，也可与母线套管、后T型接头组合连接，形成多路电缆分支，可后接避雷器

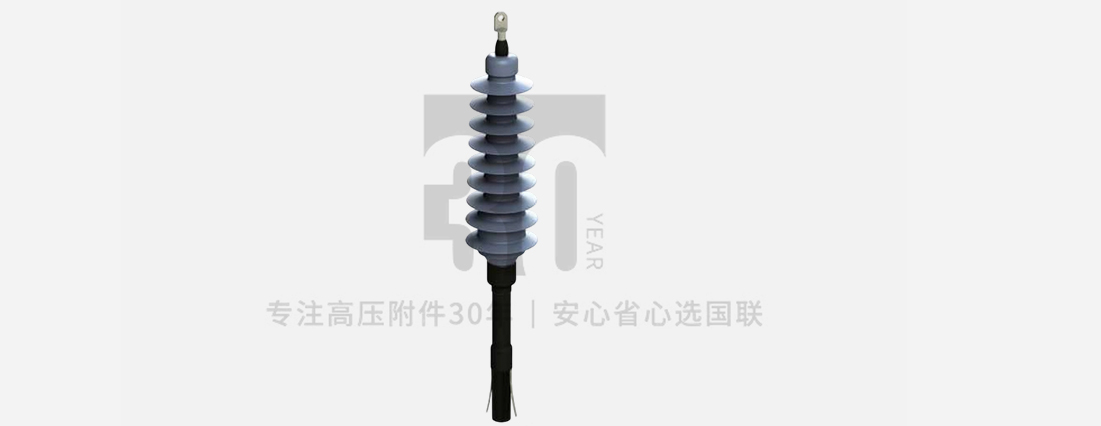

用于发电厂静电除尘,冶金、化工等行业与滤尘器电缆或其它电缆配套使用
机械强度高、绝缘性能好、耐污能力强
质量可靠产品采用进口高弹性硅橡胶，预制应力锥一次注射成型;使附件和电缆紧密配合，保证电场均匀、绝缘可靠

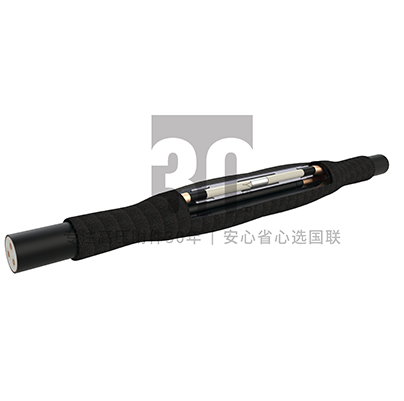

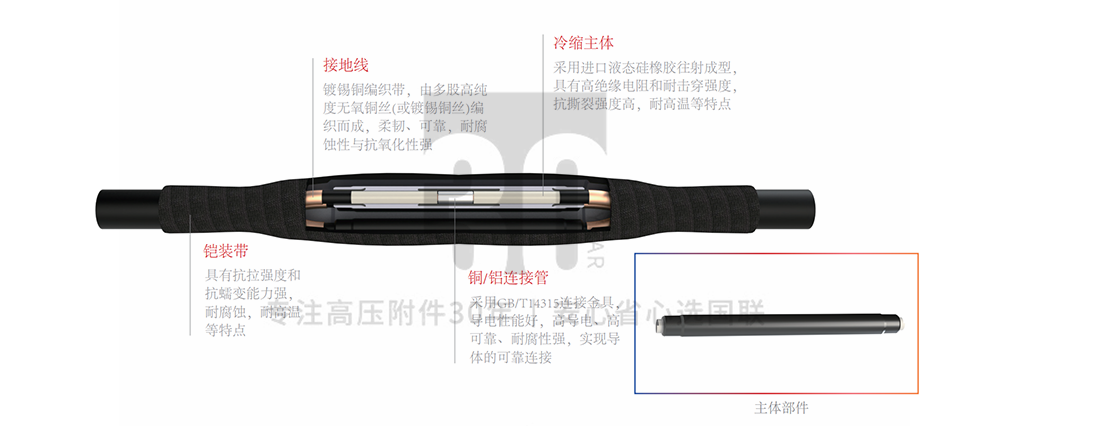

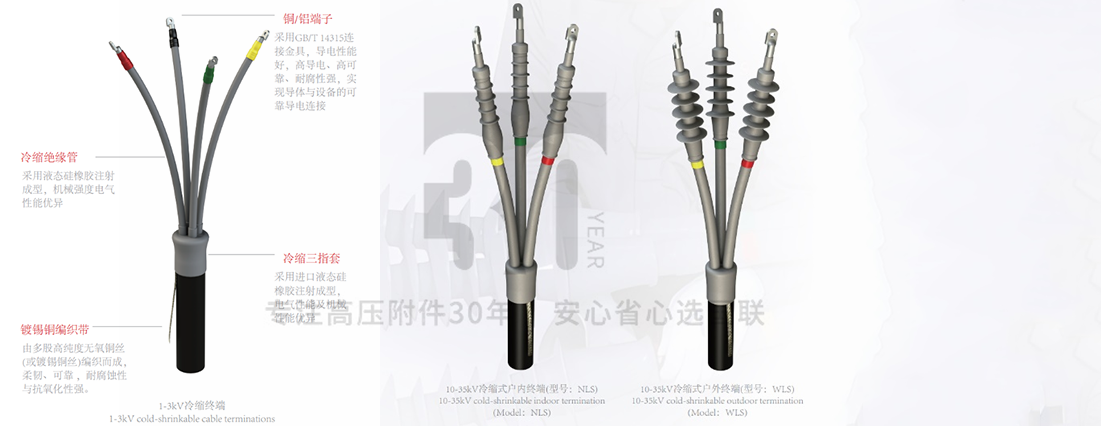

1-35kV冷缩式中间接头

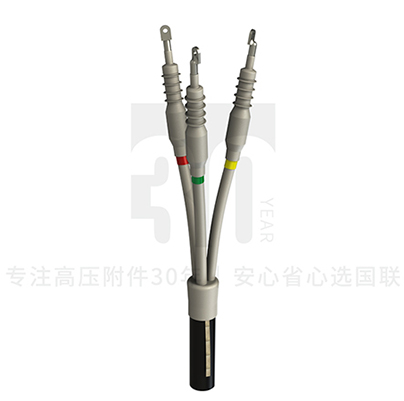

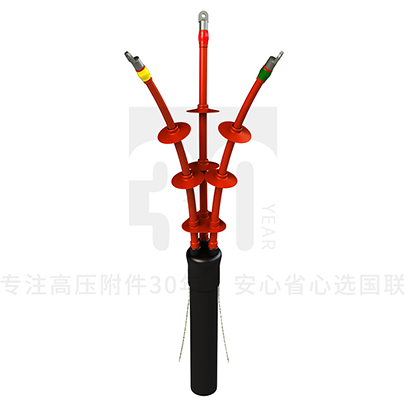

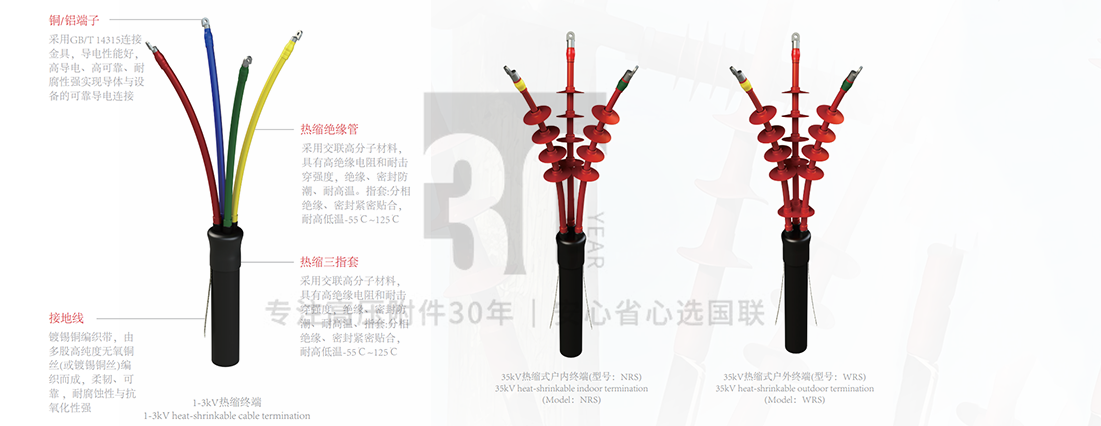

1-35kV热缩式电缆终端

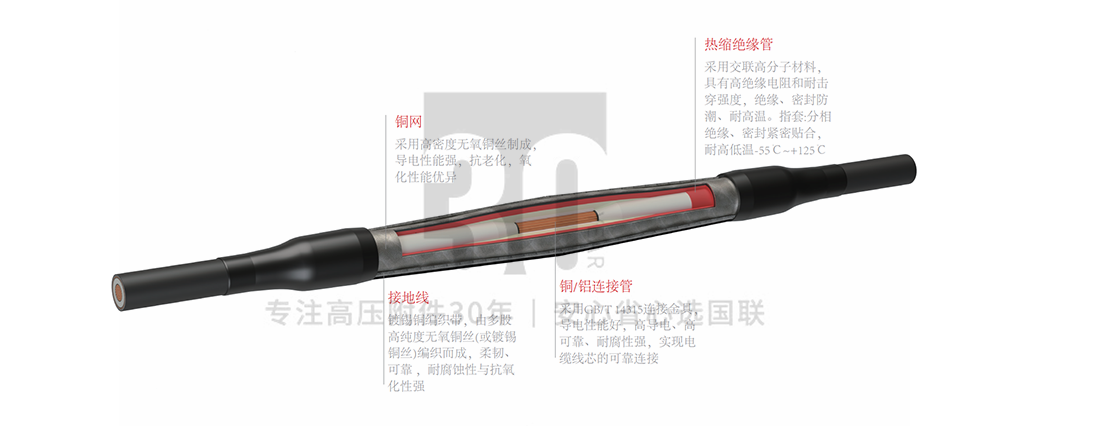

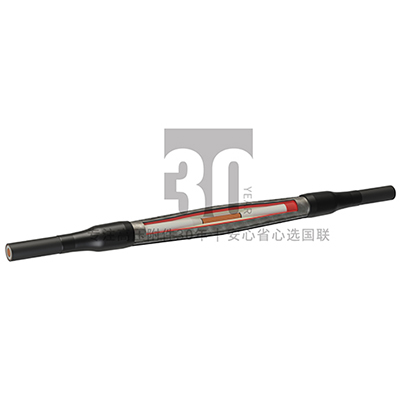

1-35kV热缩式中间接头
采用硅橡胶主体绝缘结构，进口硅橡胶，预制应力锥一次注射成型

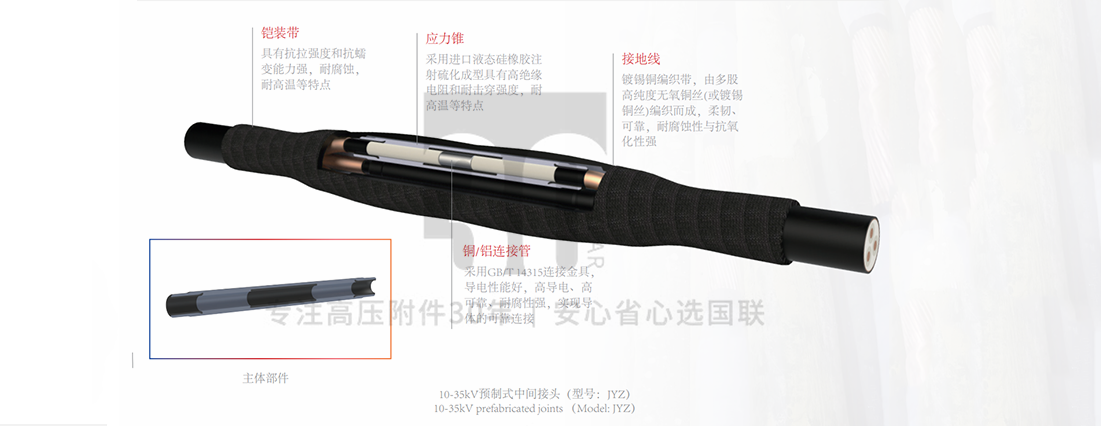

10-35kV 预制式中间接头

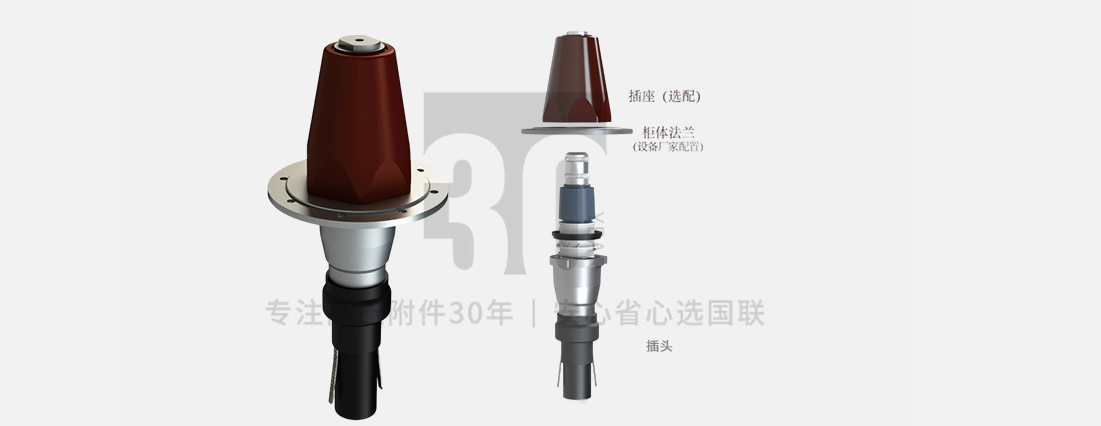

该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接
该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接广泛用于电气化铁路27.5kV线路中
广泛适用于野外恶劣环境作业及高污染易燃、易爆场所;用于地铁隧道，濯渠隧道，防空隧道等盾构机施工电缆的连接
该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接

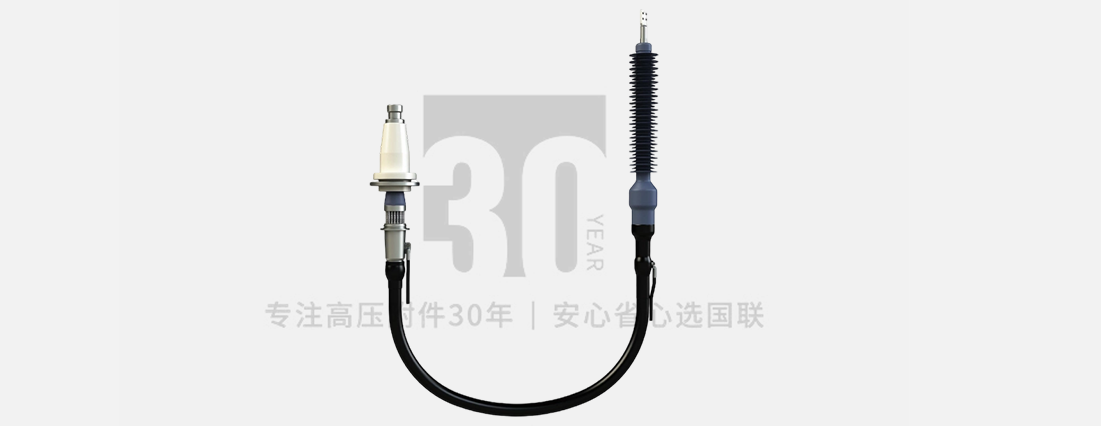

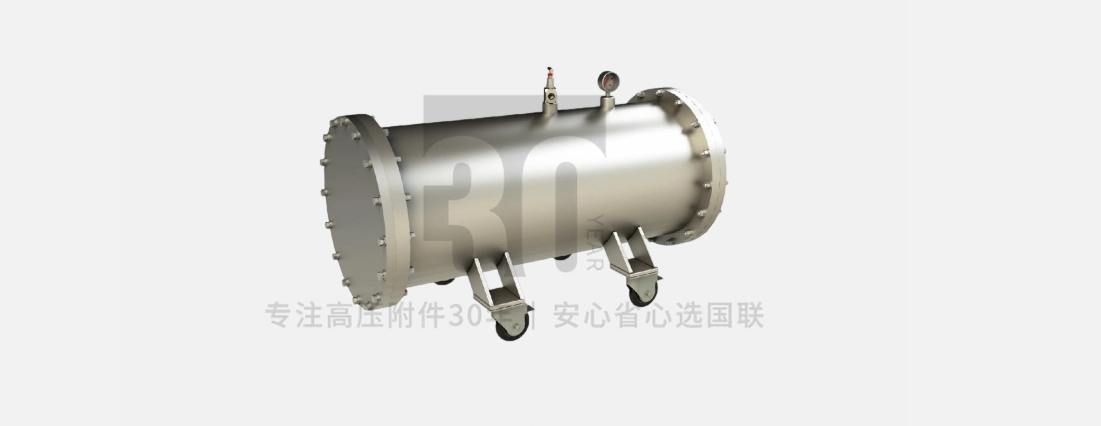

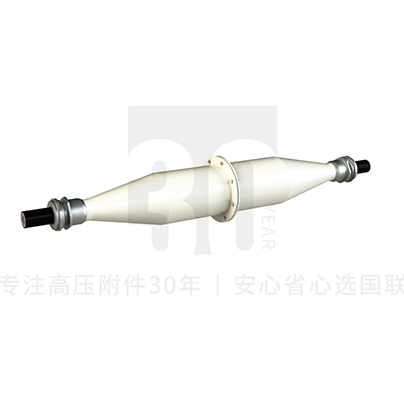

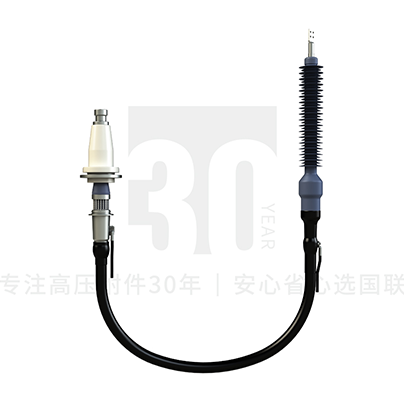

本产品两端在交联电缆上一端安装不绣钢环筒或 GIS终端另一端安装户外干闪式终端的结构形式，主要用于变压器和GIS组合电器耐压试验，也可用于电气系统其它预防性试验

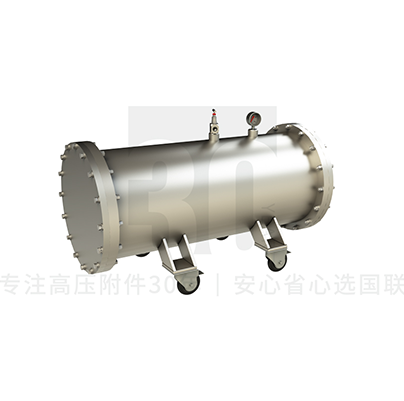

电缆试验筒采用充气式、不锈钢壳体、环氧锥套管结构，用于电缆插头式终端试验，试验仓模拟GIS组合电器隔室试验简仓，可实现电缆作业产品出厂检验并满足安装施工后对电缆和电器附件的检验检测。

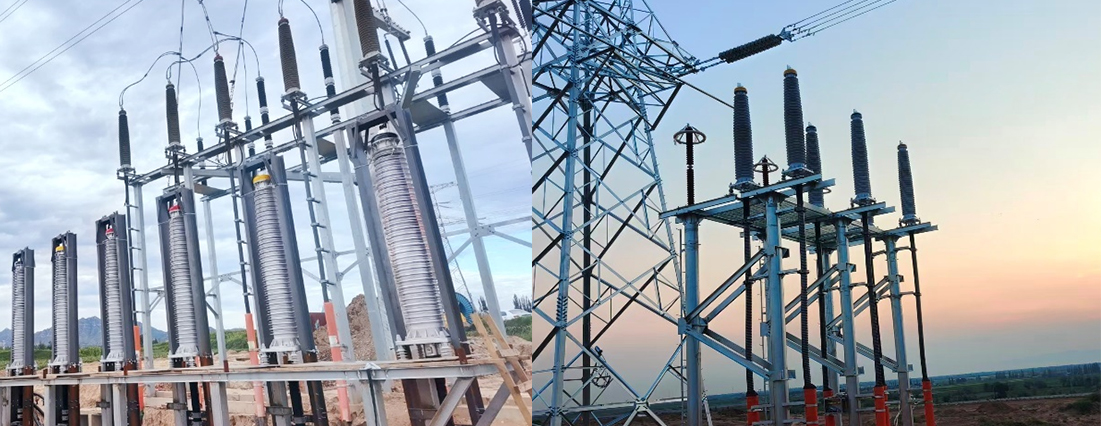

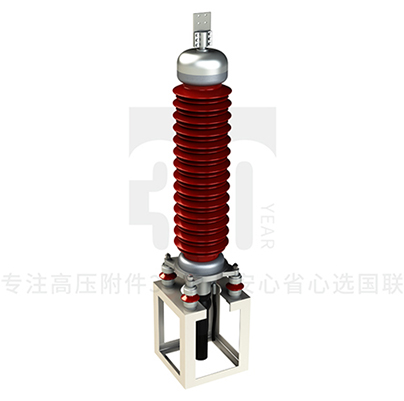

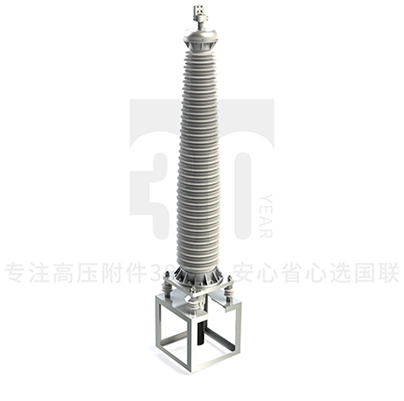

产品型号:复合式户外电缆终端 YJZWFY
执行标准:IEC 62067 GB/T 18890
适用环境:温度-50℃~+50℃，户内、户外安装均可海拔高度小于4000米
适用范围:安装在铁塔或支架上，与架空线或变压器、电气开关等设备连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈370kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题,以确保产品长期运行的可靠性
· 终端采用多重密封结构，可随时拆卸，解决终端进水、漏油等问题运维检修更加便捷
· 口复合套管采用硅橡胶伞裙作为外绝缘,具有优良的耐污闪、抗紫外线、耐老化性能
· 产品重量轻，方便运输安装，并具有较好的防爆性能
1.概况
复合式户外终端
型号:YJZWFY4-1271220
规格:400~2500mm
安装底座孔径:500*500mm(4-032)
终端重量:≈370kg
2.遵循标准
产品主要遵循下列标准
DL 508 交流 110~330kV 自容式充油电缆及其附件订货技术规范
GB/T 18890 额定电压 220kV 挤出绝缘电力电缆及其附件--试验方法和要求

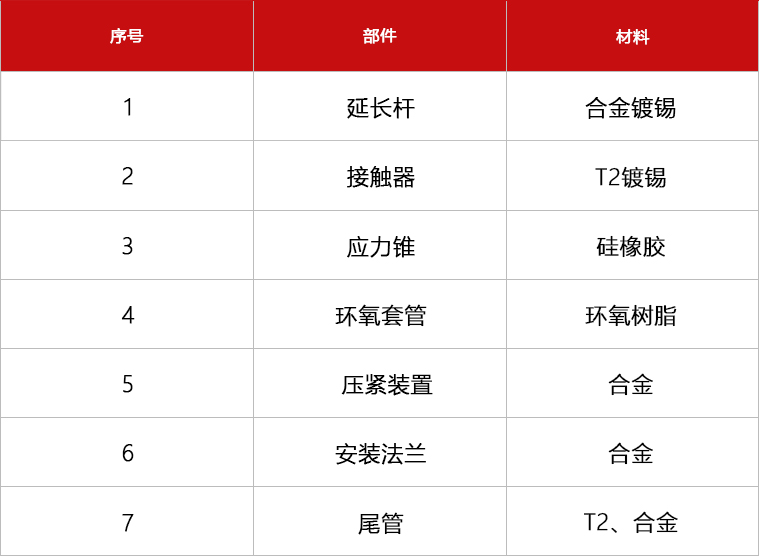

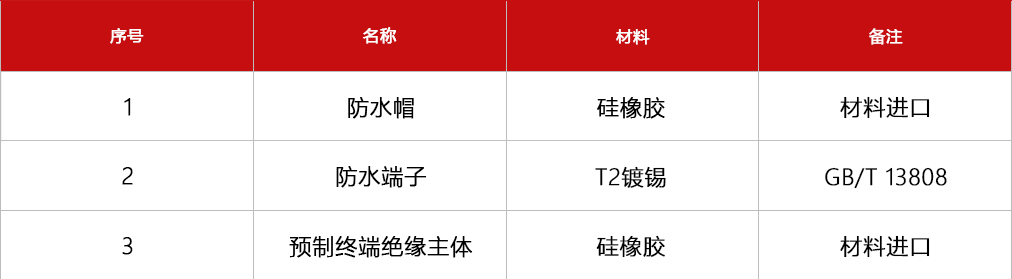

3.主要部件及材料

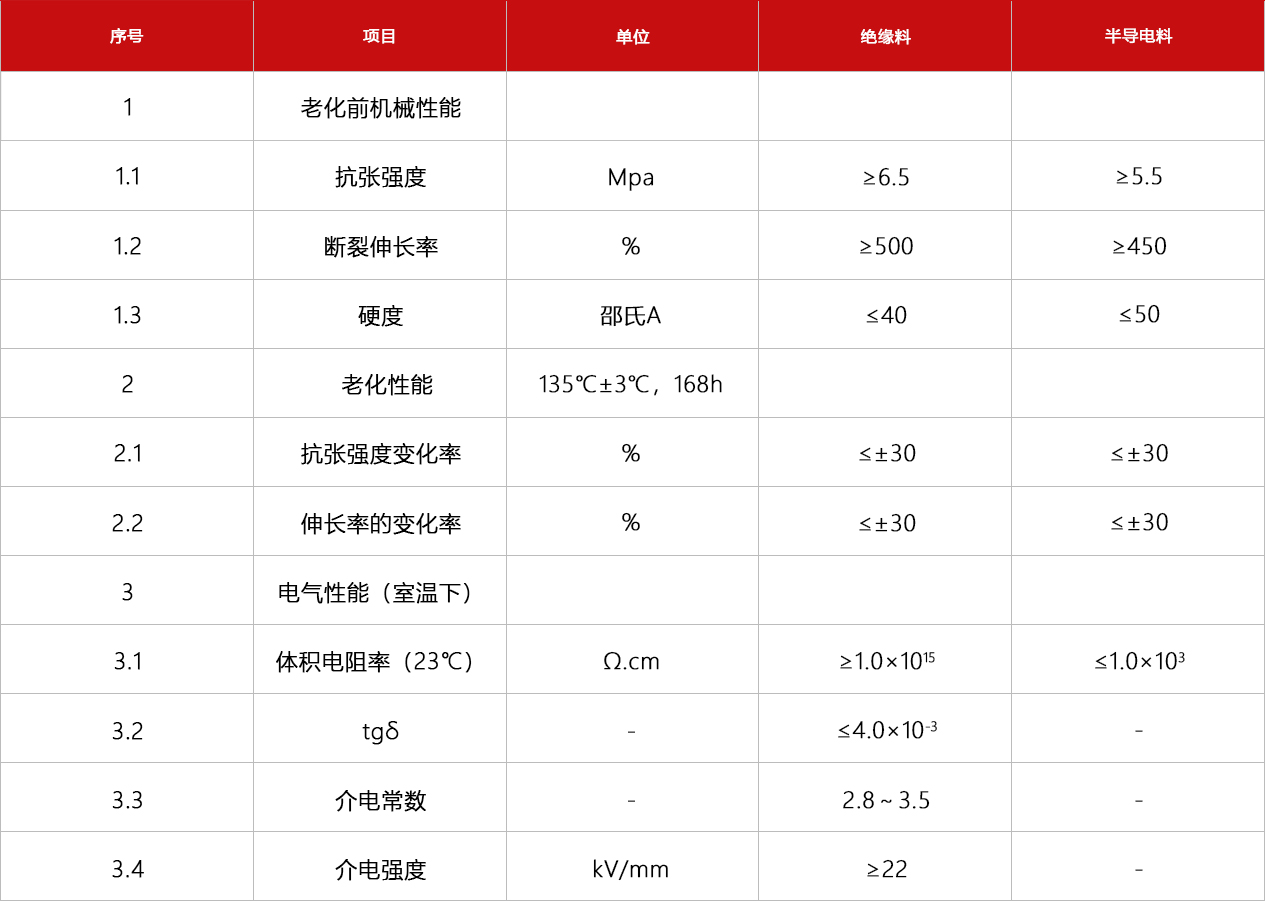

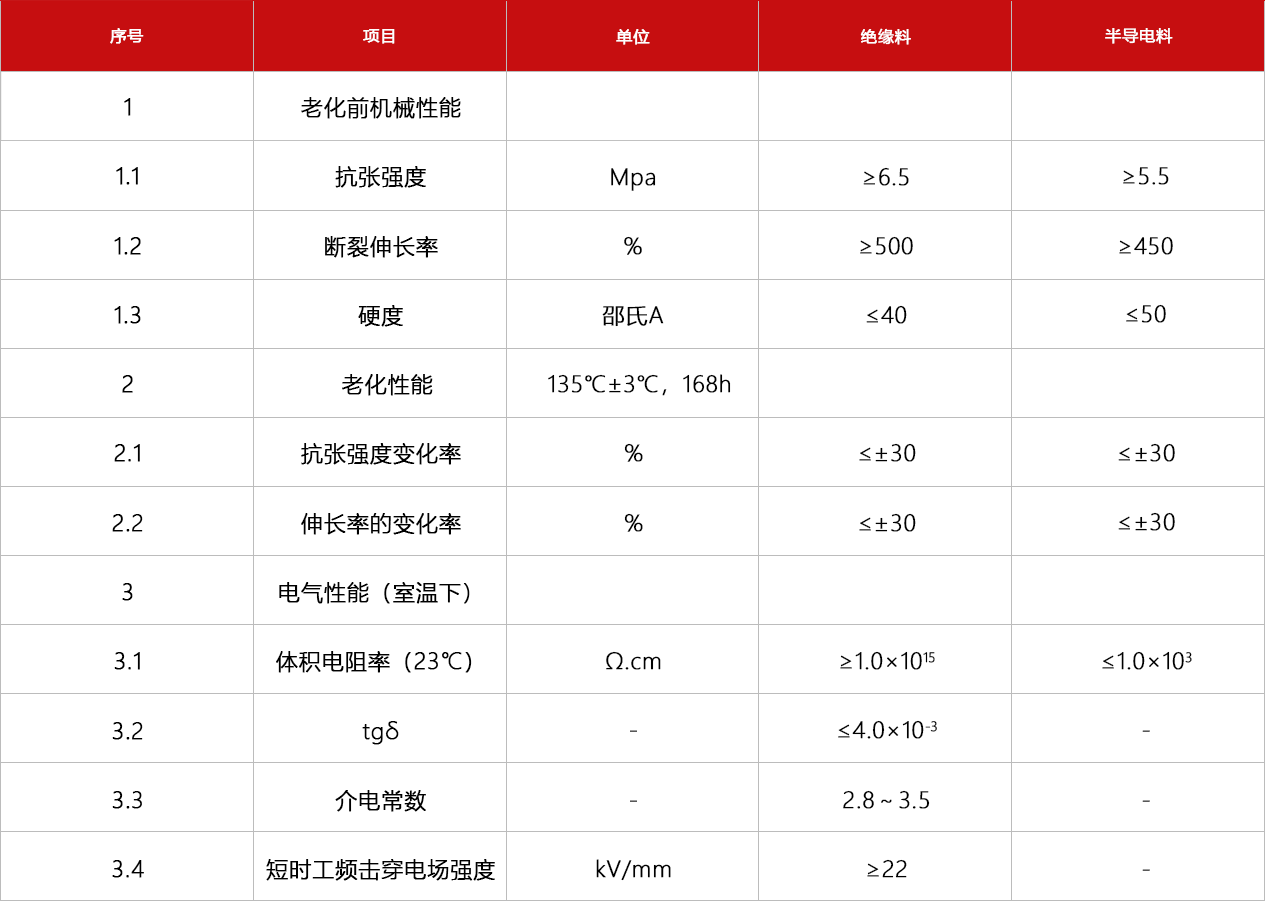

4.主要绝缘材料技术参数
4.1 硅橡胶
材料性能：抗张强度:> 6.5MPa
伸长率：> 500%
老化性能：抗张强度变化率:≤士30%、伸长率变化率：≤士30%
体积电阻率：> 1.0x1015 Ω·cm
介质损耗(50HZ)：≤ 4.0x10-3
介电常数：2.8-3.5
击穿场强：≥22kV/mm
5.主要性能
额定工作电压：127/220kV
最高工作电压：252kV
接地方式：中性点直接接地
传输容量：与连接电缆相同
短路容量：与连接电缆相同
环境温度：-40℃~+50℃
相对湿度:≤90%
抗震能力:大于8级
地面水平加速度 0.3g，地面垂直加速度 0.159，同时作用三个正弦波
导体最高额定温度：正常运行温度:90℃，暂态(短路电流持续时间不超过 5s):250℃
最大风速:37m/s
终端外绝缘污秽等级：Ⅳ(最小爬电比距31mm /kV).
套管表面爬电距离:大于 7812mm。

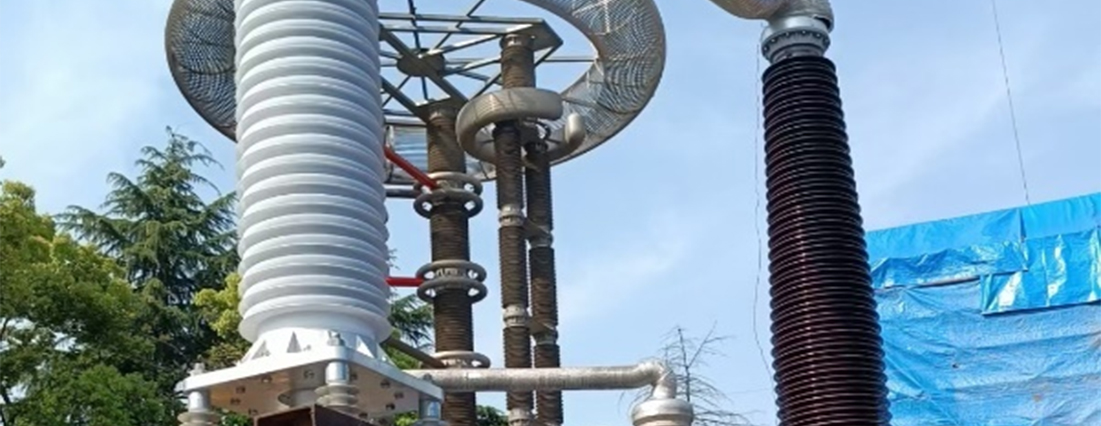

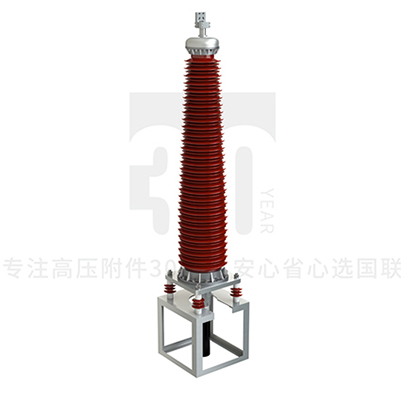

产品型号:瓷套式户外电缆终端Y]ZWY
执行标准:IEC62067 GBT18890
适用环境:温度-50℃~+50℃，户内、户外安装均可，海拔高度小于4000米
适用范围:安装在铁塔或支架上，与架空线或变压器、电气开关等设备连接
系统额定电压U0/U | 适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈580kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 终端采用多重密封结构，可随时拆卸，解决终端进水、漏油等问题,运维检修更加便捷
· 瓷套管采用高性能无机材料，具有优良的耐气候、耐老化、耐污秽耐电蚀性能
1.概况
瓷套式户外电缆终端
型号:YJZWY4-127/220
规格:400~2500mm
安装底座孔径:500*500mm(4-832)
终端重量:≈580kg
2.遵循标准
GB/T 18890额定电压 220kV 挤出绝缘电力电缆及其附件--试验方法和要求
3.主要部件及材料
4.主要绝缘材料技术参数
4.1硅橡胶
(1)材料性能:
抗张强度:≥ 6.5MPa伸长率: ≥ 500%
老化性能:抗张强度变化率:≤士30%，伸长率变化率:≤士30%
体积电阻率:> 1.0x1015 Ω·cm
介质损耗(50HZ):≤ 4.0X10-3
介电常数: 2.8-3.5
击穿场强:> 22kV/mm
5.主要性能
额定工作电压:127/220kv
最高工作电压:252kV。
接地方式:中性点直接接地。
传输容量:与连接电缆相同。
短路容量:与连接电缆相同。
环境温度: -40℃~+50℃
相对湿度:<90%
抗震能力:大于8级，地面水平加速度 0.3g，地面垂直加速度 0.15g，同时作用三个正弦波
导体最高额定温度：正常运行温度:90℃，暂态(短路电流持续时间不超过5s):250℃
最大风速: 37m/s。
终端外绝缘污秽等级:Ⅳ(最小爬电比距 3lmm/kV)。
瓷套管表面爬电距离:大于 7812mm

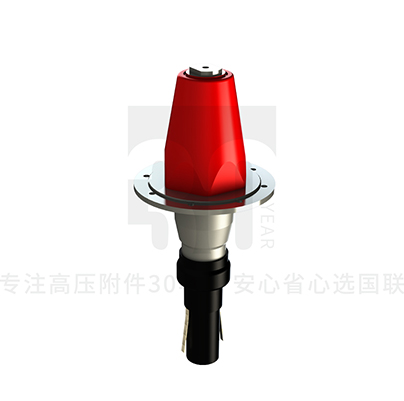

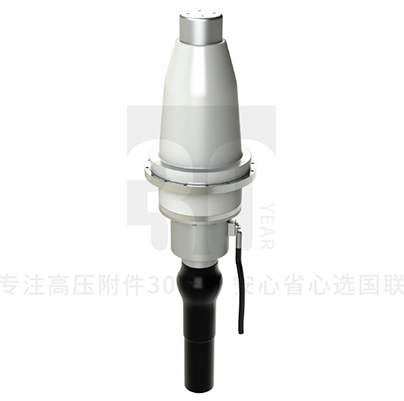

产品型号:干式绝缘GIS电缆终端Y]ZGG
干式绝缘变压器电缆终端YJZYG
执行标准:IEC62067 GB/T 18890
与GIS装配接口尺寸:按照1EC 62271-209,GB/T 22381
适用环境:温度-50℃~+50℃，户内、户外安装均可

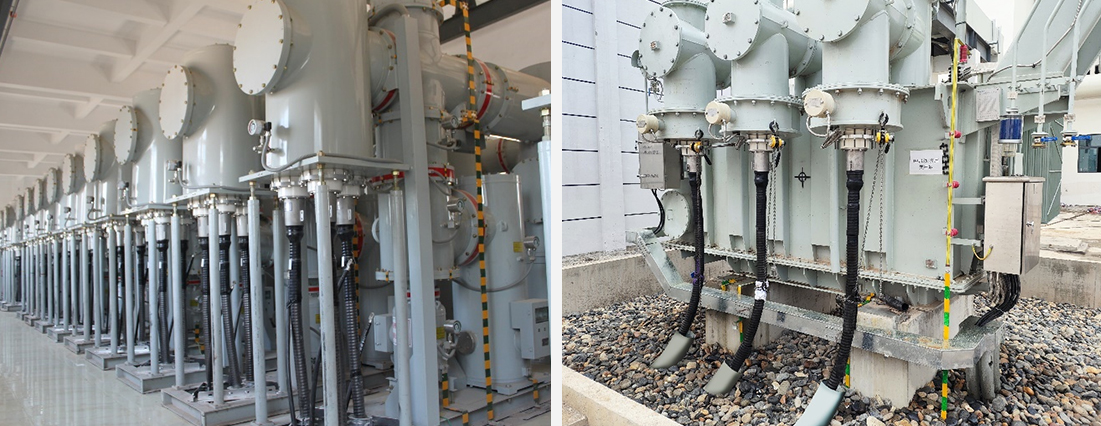

适用范围:电缆与GIS组合电器、变压器等设备的连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | 结构高度 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈180kg（短型） ≈200kg（长型） | 620mm 960mm |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 终端采用全密封结构，导体与金具之间的连接采用镀银触指连接，确保终端具有良好的通流能力
· 终端为干式结构，无任何填充液体，避免了产品运行中渗油油的风险
· 采用应力锥弹簧紧压结构，保证了应力锥与环氧底座之间的界面压力长期稳定，对产品的长寿命提供了保障
· 产品结构设计合理，体积小、重量轻、安装快捷方便

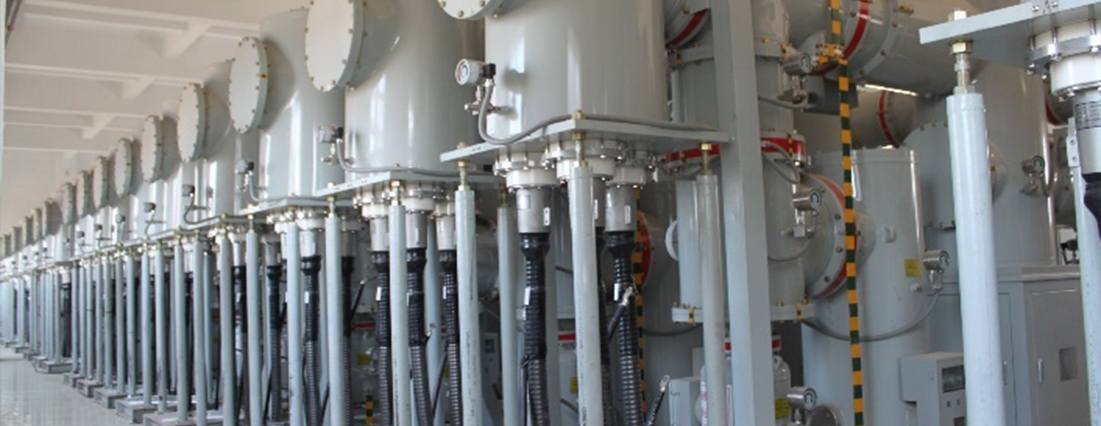

（一）干式 GIS 电缆终端
1.概况
干式 GIS 电缆终端
型号:YJZGG-127/220
规格:400~2500mm
终端重量:≈180kg(短型) 200kg (长型)
结构高度:620mm 或960mm
2.遵循标准
产品主要遵循下列标准
DL 508-93：交流 110~330kV自容式充油电缆及其附件订货技术规范
DL 509-93：交流 110ky 交联聚乙烯电缆及其附件订货技术规范
GB/T 22381：额定电压在 72.5kV 及以上的气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接
GB/T 18890：额定电压 220kV 挤出绝缘电力电缆及其附件--试验方法和要求

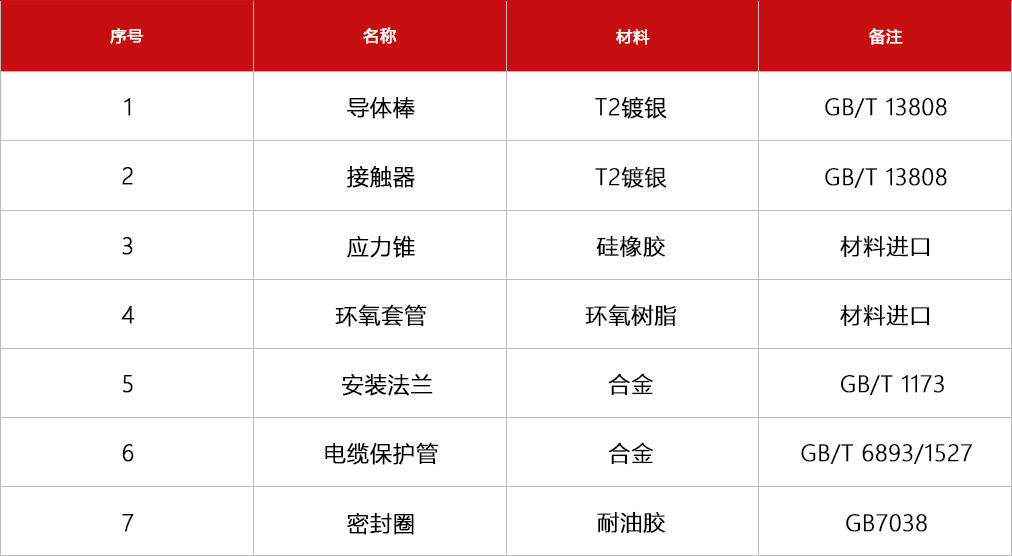

3.主要部件及材料
4.主要绝缘材料技术参数
4.1硅橡胶
材料性能:抗张强度:> 6.5MPa，伸长率:> 500%
老化性能:抗张强度变化率:≤士30%，伸长率变化率:≤士30%
体积电阻率:> 1.0x1015Ω·cm
介质损耗(50HZ):≤ 4.0X10-3
介电常数: 2.8-3.5
击穿场强:> 22kV/mm
4.2环氧树脂(环氧绝缘体)
材料性能:
体积电阻率 室温:≥1~5x1015Ω·cm，高温: ≥1x1015Ω·cm
介质损耗 室温:<0.005高温:<0.0025
介电常数 室温:<4.0 耐电强度室温:>20 kV/mm
5.主要性能
额定工作电压:127/220kv。
最高工作电压:252kV。
接地方式:中性点直接接地。
传输容量:与连接电缆相同。
短路容量:与连接电缆相同。
环境温度:-40℃~+50℃
相对湿度:<90%
抗震能力:大于8级
地面水平加速度 0.3g，地面垂直加速度 0.15g，同时作用三个正弦波，
SF6气体工作压力:0.25-0.7 Mpa
导体最高额定温度，正常运行温度:90℃，暂态(短路电流持续时间不超过5s):250℃
接口和尺寸:与 GIS 开关生产厂商配套，完全符合 IEC62271，GB/T22381
（二）干式变压器电缆终端
1.概况
变压器电缆终端
规格:400~2500mm
终端重量:≈180kg(短型) 200kg(长型)
型号:YJZYG-127/220
结构高度:620mm 或960mm
2.遵循标准
产品主要遵循下列标准
DL 508-93 交流 110~330ky 自容式充油电缆及其附件订货技术规范
DL 509-93 交流 110kV 交联聚乙烯电缆及其附件订货技术规范
GB/T 22381 额定电压在 72.5kV 及以上的气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接
GB/T18890 额定电压 220kV 挤出绝缘电力电缆及其附件--试验方法和要求
3.主要部件及材料
4.主要绝缘材料技术参数
4.1硅橡胶
材料性能:
抗张强度:> 6.5MPa
伸长率:> 500%
老化性能:抗张强度变化率:≤士30%，伸长率变化率:≤士30%
体积电阻率:> 1.0x1015 Ω·cm
介质损耗(50HZ):≤4.0x10-3
介电常数:2.8-3.5
击穿场强:≥22kV/mm
4.2环氧树脂(环氧绝缘体)
材料性能:
体积电阻率:室温:≥1~5x1015Ω·cm 高温:≥1x1015Ω·cm
介质损耗:室温:≤0.005高温: ≤0.0025
介电常数:室温: ≤4.0 高温:<4.0
耐电强度室温: ≥20 kV/mm
5.主要性能
额定工作电压:127/220kV。
最高工作电压:252kv.
接地方式:中性点直接接地
传输容量:与连接电缆相同
短路容量:与连接电缆相同
环境温度: -40℃~+50℃
相对湿度:<90%
抗震能力: 大于8级，地面水平加速度 0.3g;，地面垂直加速度 0.15g;，同时作用三个正弦波
导体最高额定温度：正常运行温度:90℃，暂态(短路电流持续时间不超过5s):250℃
接口和尺寸:与变压器生产厂商配套，完全符合IEC62271，GB/T22381

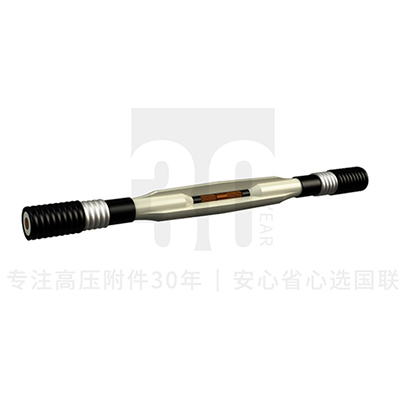

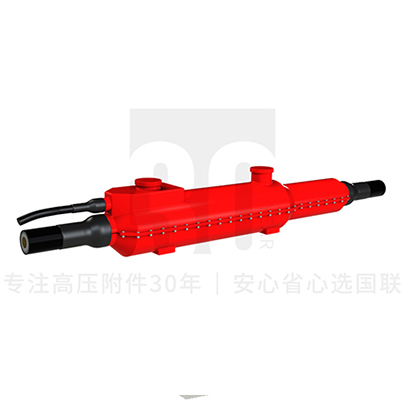

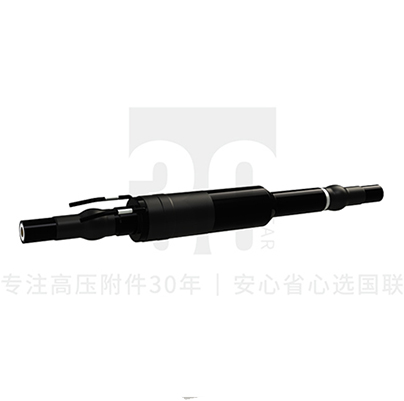

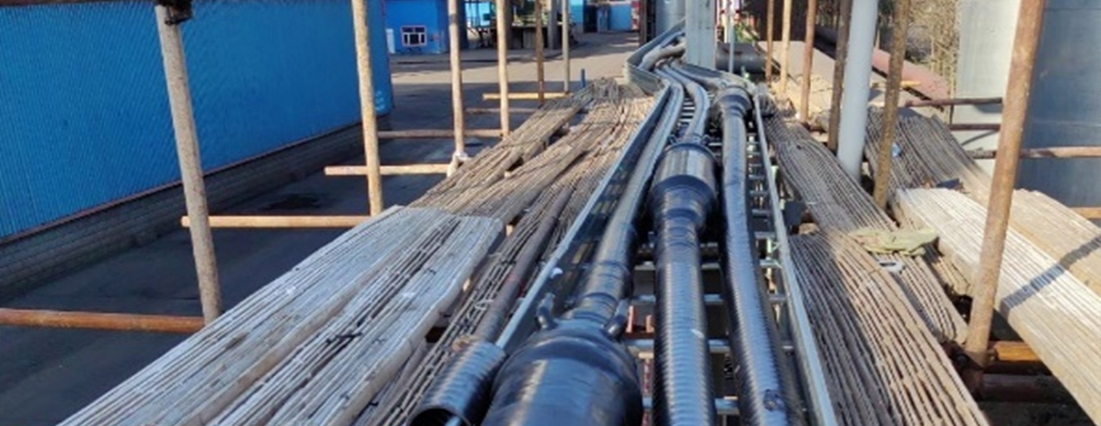

产品型号:整体预制绝缘接头 YJJJ2
整体预制直通接头 YJJTI2
执行标准:IEC62067 GBT 18890
适用环境:温度-50C~+50C
适用范围:用于直埋、接头井或隧道内敷设的两段电缆连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈90kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优 化问题，以确保产品长期运行的可靠性
· 接头主绝缘为整体预制结构，导体的高压屏蔽与绝缘、绝缘屏蔽预制成为一个整体件，结构紧凑简单，便于安装
· 外壳采用高强度铜壳保护盒，机械强度高，防水性能好
1.概况
整体预制中间直通/绝缘接头
型号:YJJTI1//YJJJI1-127/220(接头保护壳+玻璃钢防水盒)
YJJTI2//YJJJI2-127/220(接头保护壳)
规格:400~2500mm²
2.遵循标准
产品主要遵循下列标准
DL 508 交流110~330kv自容式充油电缆及其附件订货技术规范
GB/T 18890 额定电压 220kV 挤出绝缘电力电缆及其附件--试验方法和要求

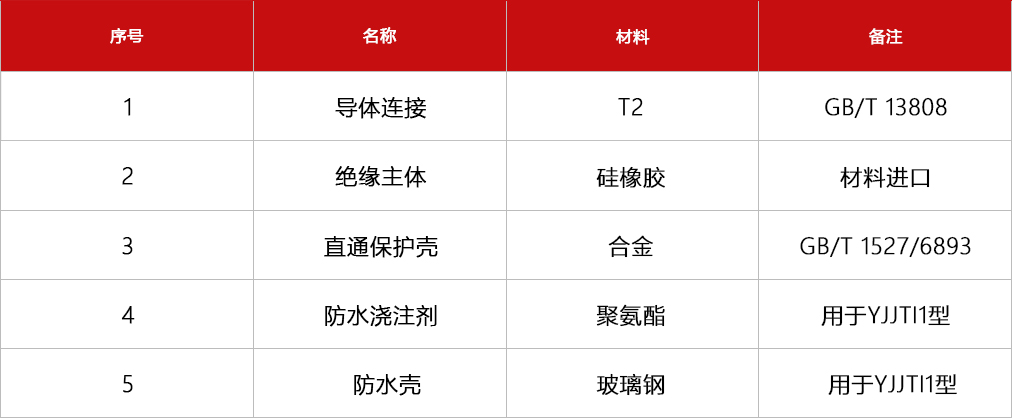

3.主要部件及材料
4.主要材料技术参数
4.1 硅橡胶
材料性能:抗张强度: ≥ 6.5MPa
伸长率:≥ 500%
老化性能:抗张强度变化率:≤士30% 伸长率变化率:≤士30%
体积电阻率: ≥ 1.0x1015 Ω·cm
介质损耗(50HZ):≤ 4.0x10-3
介电常数: 2.8-3.5
击穿场强: ≥22kV/mm
5.主要性能
额定工作电压:127/220kV
最高工作电压:252kV
接地方式:中性点直接接地
传输容量:与连接电缆相同
短路容量:与连接电缆相同
环境温度:-40℃~+50℃
相对湿度:≤90%
抗震能力:大于8级，地面水平加速度 0.3g，地面垂直加速度 0.15g，同时作用三个正弦波。
导体最高额定温度：正常运行温度:90℃，暂态(短路电流持续时间不超过5s):250℃
接头敷设条件:沟道、隧道或直埋。
接头外保护层绝缘水平:2倍电缆护层。

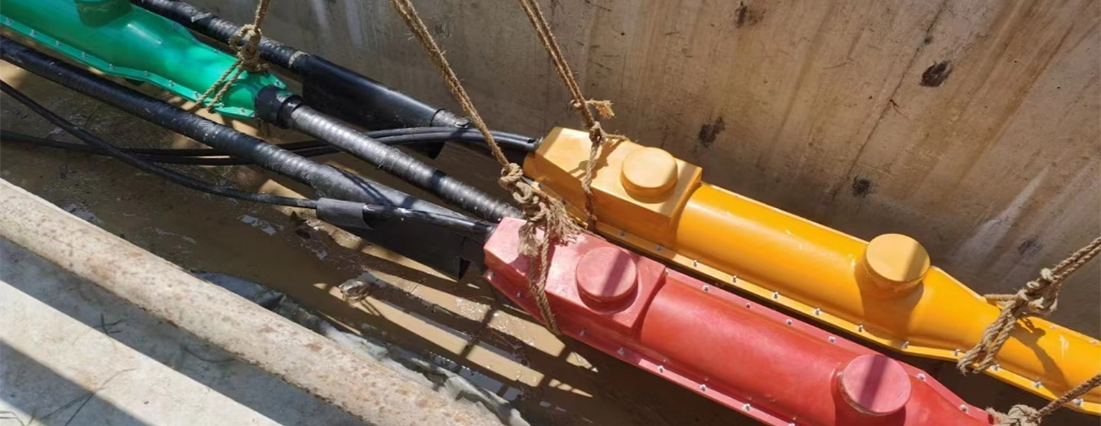

产品型号:整体预制绝缘接头 YJJJI1
整体预制直通接头 YJJTI1
执行标准：IEC62067 GB/T 18890
适用环境：温度-50C~+50C
适用范围:用于直埋、接头井或隧道内敷设的两段电缆连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈310kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 接头主绝缘为整体预制结构，导体的高压屏蔽与绝缘、绝缘屏蔽预制成为一个整体件，结构紧凑简单，便于安装
· 在铜壳保护盒基础上，最外层采用玻璃钢保护盒，内浇注高压绝缘防水胶，增加了防腐蚀、防爆、防水以及抗机械力破坏性能

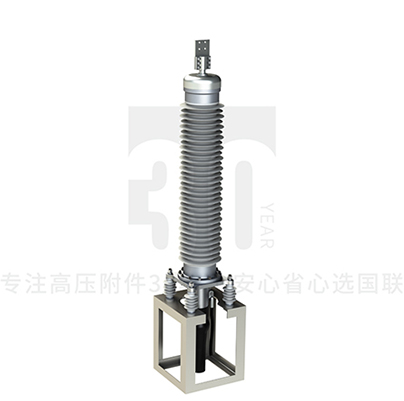

产品型号:复合式户外电缆终端 YJZWFY
执行标准:IEC 60840 GB/T 11017
适用环境:温度-50℃~+50℃，户内、户外安装均可，海拔高度小于4000米
适用范围:安装在铁塔或支架上，与架空线或变压器，电气开关等设备连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | 爬电距离 | 干弧距离 | |
110kV | 240-2500mm² | 550kV | 96kV<5pC | ≈310kg | ≥4300mm | ≥1250mm |
产品技术优势与特点
· 应力锥采用优质三元乙丙橡胶成型，并采用有限元电场分析优化设计解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 终端采用多重密封结构，可随时拆卸，解决终端进水漏油等问题运维检修提供了方便更加便捷
· 复合套管采用硅橡胶伞裙作为外绝缘，具有优良的耐污闪、抗紫外线耐老化性能
· 产品具有较好的防爆性能
1概况
复合式户外电缆终端
型号：YJZWFY(YJZWCF) 规格：240～1600mm2
安装底座孔径：320*320mm 安装螺栓：4*M20
出线端夹具规格：Φ40mm、Φ45mm 终端高度：1925±20mm
2遵循标准
产品主要遵循下列标准
GB/T 21429(IEC61462)户外和户内电气设备用空心复合绝缘子定义、试验方法、接受准则和设计推荐
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
IEC 60840 额定电压30kV(Um=36kV)以上至150kV(Um=170kV)
挤出绝缘电力电缆及其附件一试验方法和要求
GB/T 11017 额定电压110kV交联聚乙烯绝缘电力电缆及附件
3主要部件及材料

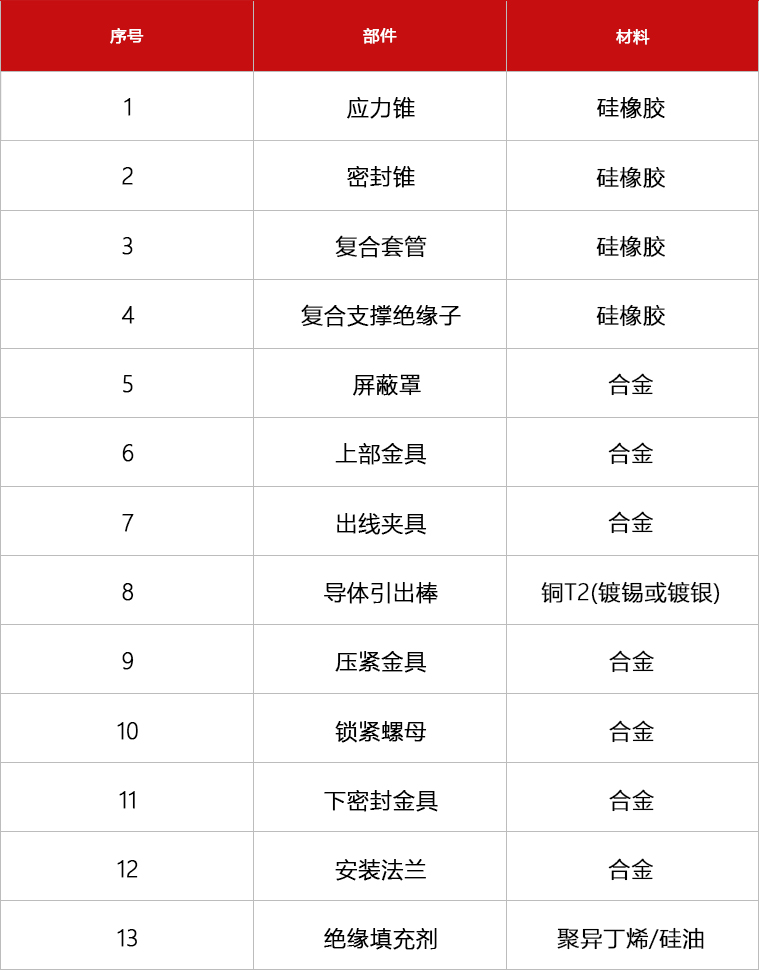

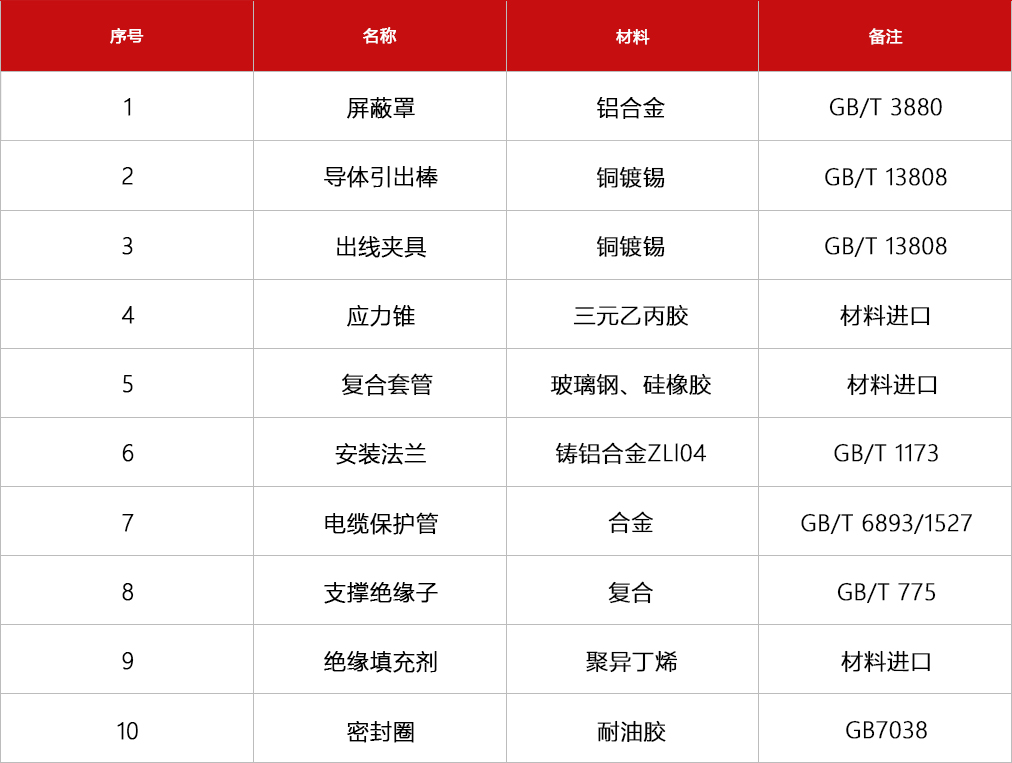

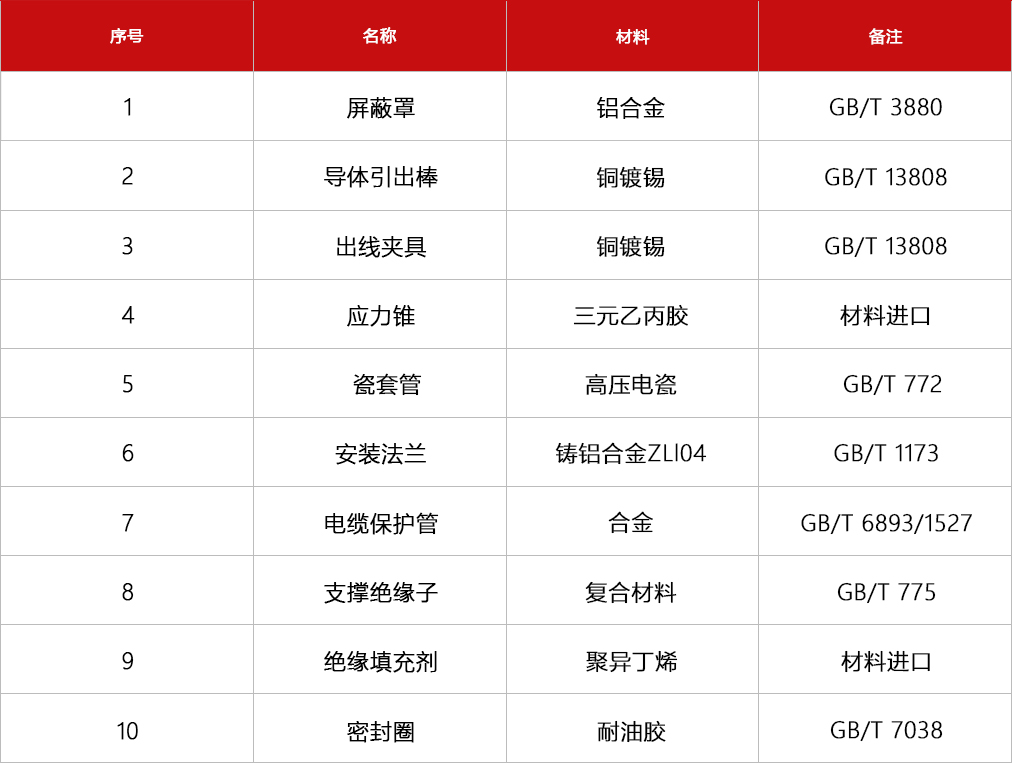

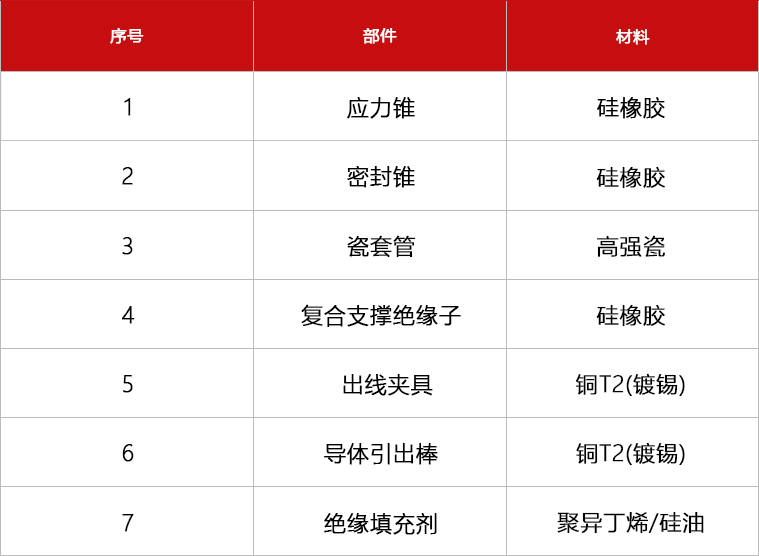

户外终端主要部件表
4 主要绝缘材料技术参数
（1）三元乙丙胶(应力锥)
抗张强度：≥ 6 MPa
伸长率：≥ 400%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015 Ω•cm
介质损耗(50HZ)： ≤ 4.0×10-3
介电常数： 2.5-3.5
击穿场强：≥ 28kV/mm
（2）聚异丁烯(填充剂)
介质损耗 常温： ≤0.0008， 老化后：≤0.001
体积电阻率： ≥1×1015 Ω·cm
耐电强度： ≥40kV／2.5mm
介电常数： 2.2
5主要性能
额定工作电压： 64/110kV。
最高工作电压： 126kV。
接地方式： 中性点直接接地。
传输容量： 与连接电缆相同。
短路容量： 与连接电缆相同。
环境温度： -50℃～+50℃
海拔高度： 小于4000m
抗震能力： 大于8级，地面水平加速度0.3g；地面垂直加速度0.15g；同时作用三个正弦波，
最大风速：37m／s。
终端外绝缘污秽等级：Ⅳ(最小爬电比距 31mm／kV)。
复合套管表面爬电距离：大于4300mm。
复合套管表面闪络距离：大于1190mm。
终端允许的最大水平拉力：2kN。

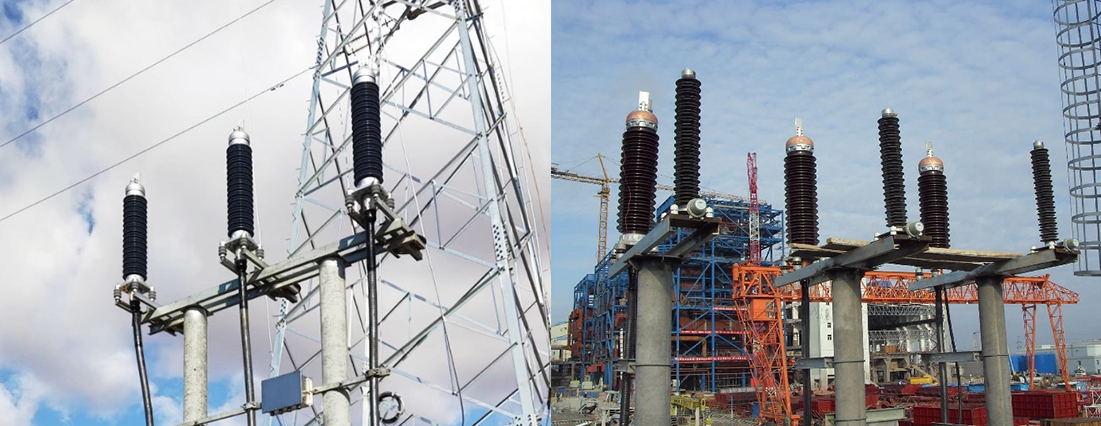

产品型号:瓷套式户外电缆终端YJZWY
执行标准:IEC 60840 GB/T 11017
适用环境:温度-50℃~+50℃，户内、户外安装均可，海拔高度小于4000米
适用范围:安装在铁塔或支架上，与架空线或变压器、电气开关等设备连接
系统额定电压U0/U | 适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | 爬电距离 | 干弧距离 |
110kV | 240-2500mm² | 550kV | 96kV<5pC | ≈260kg | ≥4300mm | ≥1250mm |
产品技术优势与特点
· 应力锥采用优质三元乙丙橡胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 终端采用多重密封结构，可随时拆卸，解决终端进水漏油等问题运维检修提供了方便更加便捷
· 瓷套管采用高性能无机材料，具有优良的耐气候、耐老化、耐污秽、耐电蚀性能
· 有耐盐雾型产品可选，为海上等特殊运行环境下的最佳选择
1概况
瓷套式户外电缆终端
型号：YJZWY(YJZWC) 规格：240～1600mm2
安装底座孔径：340*340mm 安装螺栓：4*M20
出线端夹具规格：Φ40mm、Φ45mm 终端高度：1915±20mm
2遵循标准
产品主要遵循下列标准
GB/T 772 高压电瓷瓷件技术条件
GB/T 775 绝缘子试验方法
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
IEC 60840 额定电压30kV(Um=36kV)以上至150 kV(Um=170kV)
挤出绝缘电力电缆及其附件一试验方法和要求
GB/T 11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
3主要部件及材料
户外终端主要部件表
4 主要绝缘材料技术参数
（1）三元乙丙胶(应力锥)
抗张强度：≥ 6 MPa
伸长率：≥ 400%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015 Ω•cm
介质损耗(50HZ)： ≤ 4.0×10-3
介电常数： 2.5-3.5
击穿场强：≥ 28kV/mm
（2）聚异丁烯(填充剂)
介质损耗 常温： ≤0.0008， 老化后：≤0.001
体积电阻率： ≥1×1014 Ω·cm
耐电强度: ≥40kV／2.5mm
介电常数： 2.2
5主要性能
额定工作电压： 64/110kV。
最高工作电压： 126kV。
接地方式： 中性点直接接地。
传输容量： 与连接电缆相同。
短路容量： 与连接电缆相同。
环境温度： -50℃～+50℃
海拔高度： 小于4000m
抗震能力： 地面水平加速度0.3g；地面垂直加速度0.15g；同时作用三个正弦波，
最大风速： 37m／s。
终端外绝缘污秽等级:Ⅳ(最小爬电比距 31mm／kV)。
瓷套管表面爬电距离：大于4300mm。
瓷套管表面闪络距离：大于1190mm。
终端允许的最大水平拉力：2kN。

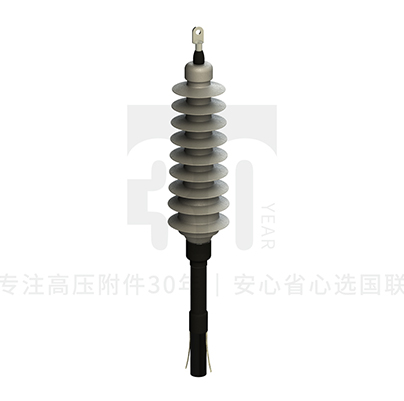

产品型号:硅橡胶干式电缆终端YJZWG
执行标准:IEC 60840 GB/T 11017
适用环境:温度-50℃~+50℃，户内、户外安装均可，海拔高度小于4000米
适用范围:铁塔上直接与架空线连接，或变电站与变压器、电气开关等设备连接
电压等级 | 最高运行电压 | 表面泄露距离 | 耐污秽等级 | 闪络距离 | 终端重量 |
110kV | 126kV | >4300mm | IV | >1370 | ≈30 |
产品技术优势与特点
· 质量可靠：进口硅橡胶整体一次成型，具有良好密封性能及可靠的绝缘性能，局放低，表面泄漏距离大，耐污性强，确保在恶劣条件和高污染地区安全运行
· 安装简单：多角度安装，且体积小、重量轻，更适用于铁塔安装
· 免于维护：干式终端无需填充液，杜绝泄露现象

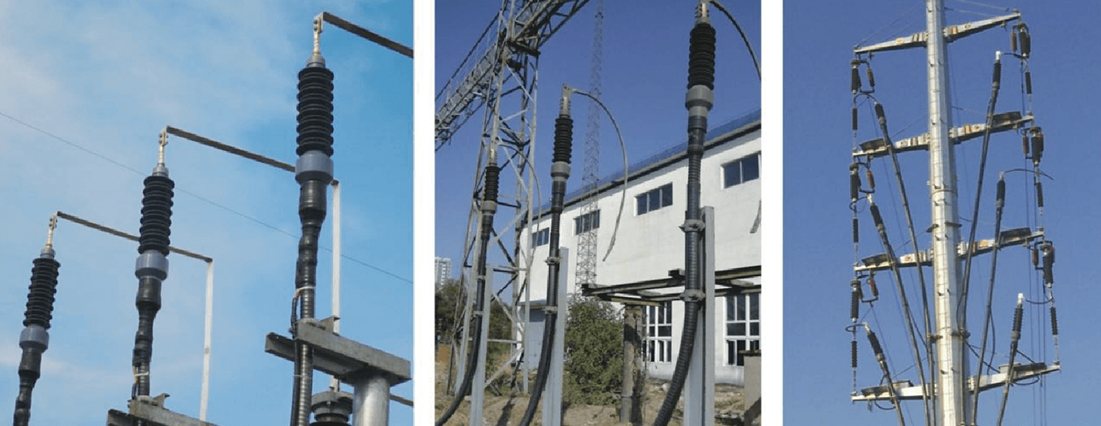

（1）66-138 kV干式硅橡胶终端
1概况
硅橡胶预制式电缆终端
型号：YJZWG
规格：240～1200mm2
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
IEC 60840 额定电压30kV(Um=36kV)以上至150kV(Um=170kV)
挤出绝缘电力电缆及其附件一试验方法和要求
GB/T 11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
3主要部件及材料
干式终端主要部件表
4主要绝缘材料技术参数
抗张强度：≥ 6.5MPa
伸长率：≥ 500%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015 Ω•cm
介质损耗(50HZ)： ≤ 4.0×10-3
介电常数： 2.8-3.5
击穿场强：≥ 22kV/mm
5主要性能
额定工作电压： 64/110kV。
最高工作电压： 126kV。
接地方式： 中性点直接接地。
传输容量： 与连接电缆相同。
短路电流： 与连接电缆相同。
环境温度： -50℃～+50℃。
海拔高度： 小于4000m。
抗震能力： 地面水平加速度 0.3g；地面垂直加速度 0.15g；同时作用三个正弦波。
最大风速： 37m/s。
终端外绝缘污秽等级： Ⅳ ( 最小爬电比距 31mm/kV )。
绝缘体表面爬电距离： 大于4300mm。
绝缘体表面闪络距离： 大于1370mm。
（2）66-138 kV干式硅橡胶终端（Ⅱ型）
1概况
硅橡胶预制式电缆终端Ⅱ型
型号：YJZWG 规格：1400~1600mm2
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
IEC60840 额定电压30kV(Um=36kV)以上至150kV(Um=170kV)
挤出绝缘电力电缆及其附件一试验方法和要求
GB/T11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
3主要部件及材料

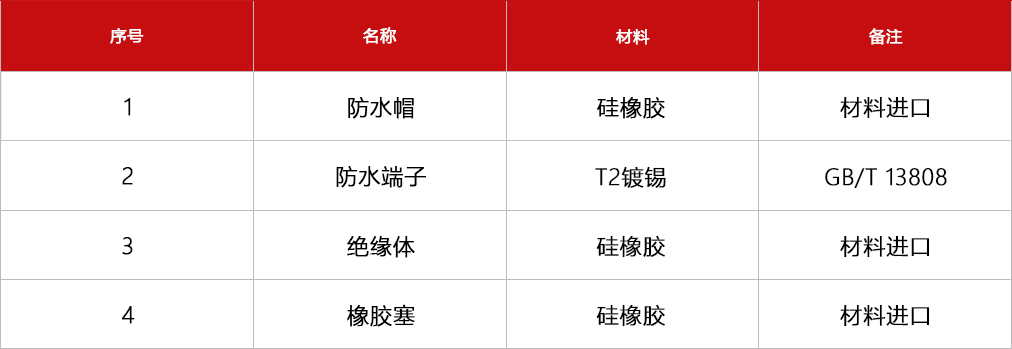

干式终端主要部件表
4主要绝缘材料技术参数
抗张强度：≥ 6.5MPa
伸长率：≥ 500%
老化性能：抗张强度变化率：≤±30% ，伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015Ω•cm
介质损耗(50HZ)：≤ 4.0×10-3
介电常数： 2.8-3.5
击穿场强：≥ 22kV/mm
5主要性能
额定工作电压：64/110kV。
最高工作电压： 126kV。
接地方式：中性点直接接地。
传输容量：与连接电缆相同。
短路电流：与连接电缆相同。
环境温度： -50℃～+50℃。
抗震能力：地面水平加速度 0.3g；地面垂直加速度 0.15g；同时作用三个正弦波。
最大风速： 37m/s。
终端外绝缘污秽等级：Ⅳ ( 最小爬电比距 31mm/kV )。
绝缘体表面爬电距离：大于4500mm。
绝缘体表面爬电距离：大于1470mm。

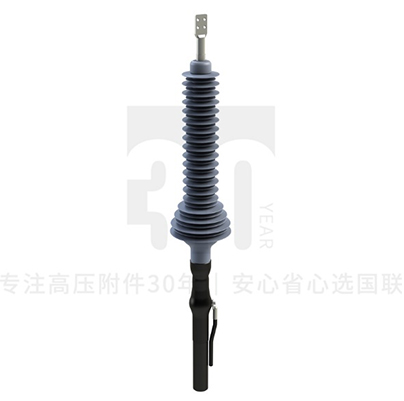

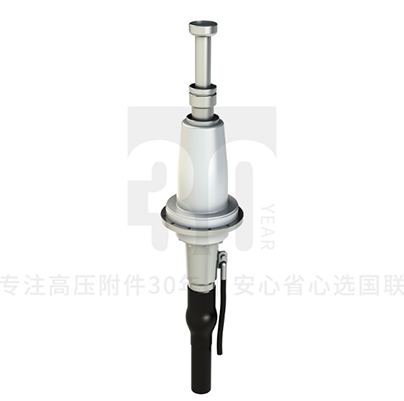

产品型号:干式绝缘GIS电缆终端YJZGG
干式绝缘变压器电缆终端 YJZYG
执行标准:IEC 60840 GBT 11017
与GIS装配接口尺寸:按照IEC 62271-209 GB/T 22381
适用环境:温度-50℃~+50℃，户内、户外安装均可
适用范围:电缆与GIS组合电器、变压器等设备的连接
系统额定电压U0/U | 适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | 结构高度 |
110kV | 240-2500mm² | 550kV | 96kV<5pC | ≈70kg（短型） ≈75kg（长型） | 470mm 757mm |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 终端采用全密封结构，导体与金具之间的连接采用镀银触指连接确保终端具有良好的通流能力
· 终端为干式结构，无任何填充液体，避免了产品运行中渗油油的风
· 采用应力锥弹簧紧压结构，保证了应力锥与环氧底座之间的界面压力长期稳定，对产品的长寿命提供了保障
· 产品结构设计合理，体积小、重量轻、安装快捷方便
（1）66-138 kV GIS电缆终端变压器终端（470结构）
1概况
GIS电缆终端
型号：YJZGG
规格：240～1600mm2
配合高度：470mm和757mm
2 遵循标准
产品主要遵循下列标准
DL 508 交流110～330kV自容式充油电缆及其附件订货技术规范
DL 509 交流110kV交联聚乙烯电缆及其附件订货技术规范
IEC 60840 额定电压30kV(Um=36kV)以上至150kV(Um=170kV)
挤出绝缘电力电缆及其附件--试验方法和要求
IEC 62271 额定电压在72.5kV及其以上的气体绝缘金属包覆的开关的电缆连接、充液和挤压绝缘电缆、充液和干燥型电缆终端。
GB/T 11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
GB/T 22381 额定电压在72.5kV及其以上气体绝缘金属封闭开关设备与
充流体及挤包绝缘电力电缆的连接 充流体及干式电缆终端
3 主要部件及材料
GIS终端主要部件表
4主要绝缘材料技术参数
4.1硅橡胶
材料性能：
抗张强度：≥ 6.5MPa
伸长率：≥ 500%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015 Ω•cm
介质损耗(50HZ)： ≤ 4.0×10-3
介电常数： 2.8-3.5
击穿场强：≥ 22kV/mm
4.2环氧树脂(环氧绝缘体)
材料性能：
体积电阻率 室温： ≥1～5×1015Ω·cm
高温： ≥1×1015Ω·cm
介质损耗 室温： ≤0.005
高温： ≤0.0025
介电常数 室温： ≤4.0
高温： ≤4.0
耐电强度 室温： ≥20 kV/mm
5主要性能
额定工作电压： 64/110kV。
最高工作电压： 126kV。
接地方式： 中性点直接接地。
传输容量： 与连接电缆相同。
短路容量： 与连接电缆相同。
环境温度： -50℃～+50℃
相对湿度： ≤90%
抗震能力： 大于8级
地面水平加速度0.3g；
地面垂直加速度0.15g；
同时作用三个正弦波，
SF6气体工作压力：0.25-0.75Mpa
导体最高额定温度
正常运行温度：90℃
暂态（短路电流持续时间不超过5s）：250℃
接口和尺寸：与GIS开关生产厂商配套，符合IEC62271-209, GB/T22381
（2）66-138 kV GIS电缆终端变压器终端（757结构）
1概况
变压器油浸终端
型号：YJZYG
规格：240～1600mm2
配合高度：470mm和757mm
2遵循标准
产品主要遵循下列标准
DL 508 交流110～330kV自容式充油电缆及其附件订货技术规范
DL 509 交流110kV交联聚乙烯电缆及其附件订货技术规范
IEC60840 额定电压30kV(Um=36kV)以上至150kV(Um=170kV)
挤出绝缘电力电缆及其附件--试验方法和要求
IEC 62271 额定电压在72.5kV及其以上的气体绝缘金属包覆的开关的
电缆连接、充液和挤压绝缘电缆、充液和干燥型电缆终端
GB/T11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
GB/T 22381 额定电压在72.5kV及其以上气体绝缘金属封闭开关设备与
充流体及挤包绝缘电力电缆的连接充流体及干式电缆终端
3 主要部件及材料
变压器终端主要部件表
4主要绝缘材料技术参数
4.1硅橡胶
材料性能：
抗张强度：≥ 6.5MPa
伸长率：≥ 500%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015Ω•cm
介质损耗(50HZ)：≤ 4.0×10-3
介电常数： 2.8-3.5
击穿场强：≥ 22kV/mm
4.2环氧树脂(环氧绝缘体)
材料性能：
体积电阻率 室温： ≥1～5×1015Ω·cm
高温： ≥1×1015Ω·cm
介质损耗 室温： ≤0.005
高温： ≤0.0025
介电常数 室温： ≤4.0
高温： ≤4.0
耐电强度 室温： ≥20 kV/mm
5主要性能
额定工作电压：64/110kV。
最高工作电压： 126kV。
接地方式：中性点直接接地。
传输容量：与连接电缆相同。
短路容量：与连接电缆相同。
环境温度：-50℃～+50℃
相对湿度：≤90%
抗震能力：大于8级
地面水平加速度0.3g；
地面垂直加速度0.15g；
同时作用三个正弦波，
导体最高额定温度
正常运行温度：90℃
暂态（短路电流持续时间不超过5s）：250℃
接口和尺寸：与变压器生产厂商配套，符合IEC62271-209, GB/T22381

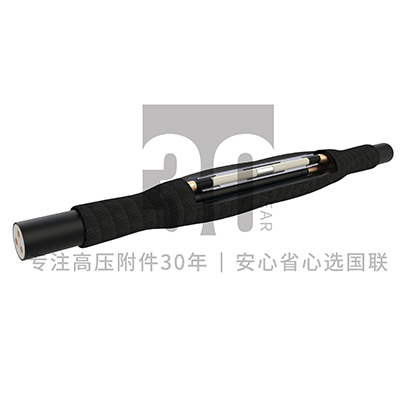

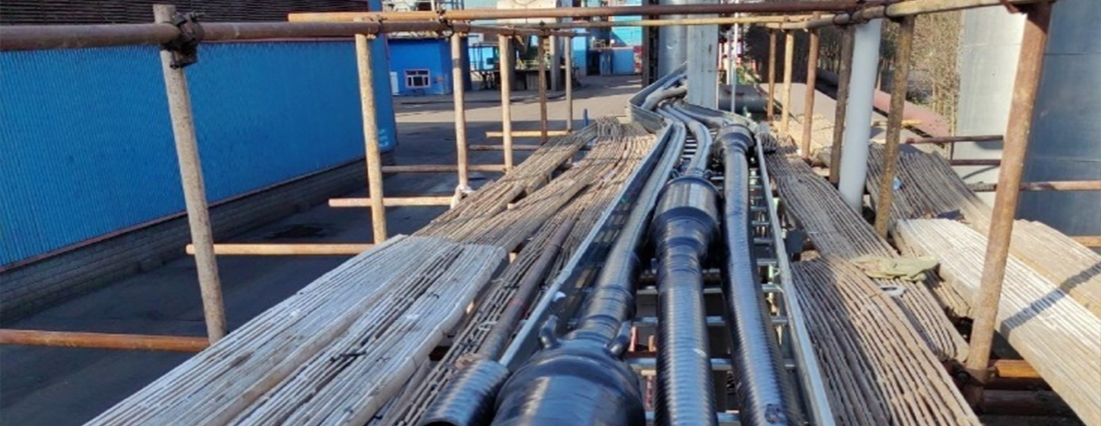

产品型号：整体预制绝缘接头 YJJI2整体预制直通接头 YJJTI2
执行标准:IEC 60840 GB/T 11017
适用环境:温度-50C~+50C
适用范围:用于直埋、接头井或隧道内敷设的两段电缆连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈90kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计解决了产品的电场优 化问题，以确保产品长期运行的可靠性
· 接头主绝缘为整体预制结构，导体的高压屏蔽与绝缘、绝缘屏蔽预制成为一个整体件，结构紧凑简单，便于安装
· 外壳采用高强度铜壳保护盒，机械强度高，防水性能好
（1）整体预制直通接头
1概况
整体预制直通接头
型号：YJJTI (YJJTI1、YJJTI2) 规格：240～1600mm2 重量：150kg/48kg
2 遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
IEC 60840 额定电压 30kV（Um=3kV)以上至150kV（Um=170kV）
挤出绝缘电力电缆及其附件-试验方法和要求
GB/T 11017 额定电压110kV交联聚乙烯绝缘电力电缆及其附件
3 主要部件及材料
预制接头主要部件表
4 主要材料技术参数
4.1硅橡胶
材料性能：
抗张强度：≥ 6.5MPa
伸长率：≥ 500%
老化性能：
抗张强度变化率：≤±30%
伸长率变化率：≤±30%
体积电阻率：≥ 1.0×1015 Ω•cm
介质损耗(50HZ)： ≤ 4.0×10-3
介电常数： 2.8-3.5
击穿场强：≥ 22kV/mm
4.2 防水盒
机械性能：壳体及防水胶，浇注中处加90kg压力时不出现裂纹。
4.3 防水浇注剂
固体含量：＞95%
抗渗性: ＞0.5Mpa
耐高温性: ＞200℃
低温柔性: -20℃
拉伸强度: ＞1.5Mpa
表面电阻系数:1.2*1016Ω.cm
5 主要性能
额定工作电压：64/110kV
最高工作电压：126kV
接地方式：中性点直接接地。
传输容量： 与连接电缆相同。
短路容量： 与连接电缆相同。
环境温度： -50℃～+50℃。
相对湿度： ≤90%
接头敷设条件： 沟道、隧道或直埋。
接头外保护层绝缘水平:2倍电缆护层。

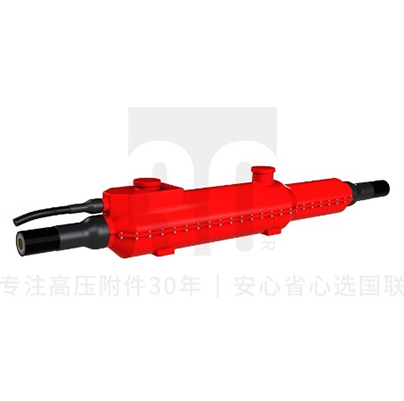

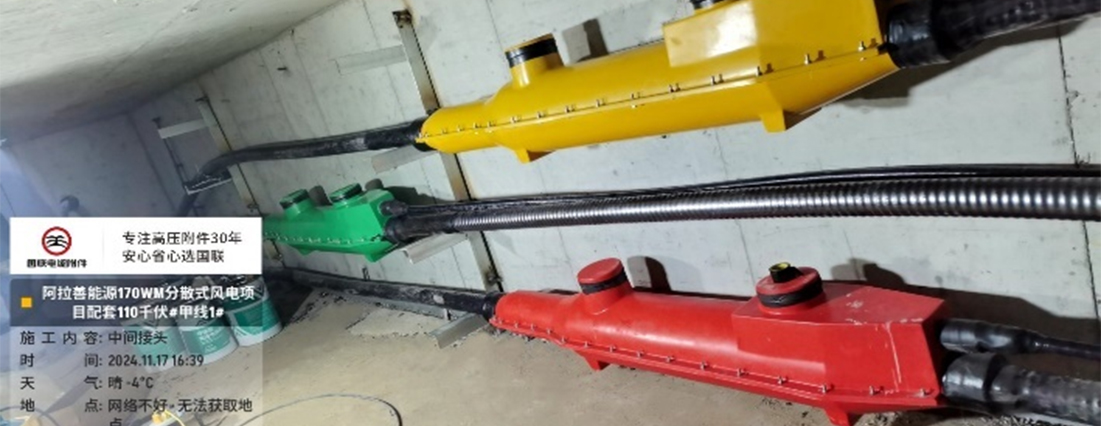

产品型号:整体预制绝缘接头 YJJJI1整体预制直通接头 YJJTI1
执行标准:IEC 60840 GB/T 11017
适用环境:温度-50℃~+50℃
适用范围:用于直埋、接头井或隧道内敷设的两段电缆连接
适用导体截面 | 冲击耐压水平(BIL) | 局部放电试验 | 终端重量 | |
127kV/220kV | 400-2500mm² | 1050kV | 190kV<5pC | ≈310kg |
产品技术优势与特点
· 应力锥采用优质进口液体硅橡胶注胶成型，并采用有限元电场分析优化设计，解决了产品的电场优化问题，以确保产品长期运行的可靠性
· 接头主绝缘为整体预制结构，导体的高压屏蔽与绝缘、绝缘屏蔽预制成为一个整体件，结构紧凑简单，便于安装
· 在铜壳保护盒基础上，最外层采用为玻璃钢保护盒，内浇注高压绝缘防水胶，增加了防腐蚀、防爆、防水以及抗机械力破坏性能
产品型号:

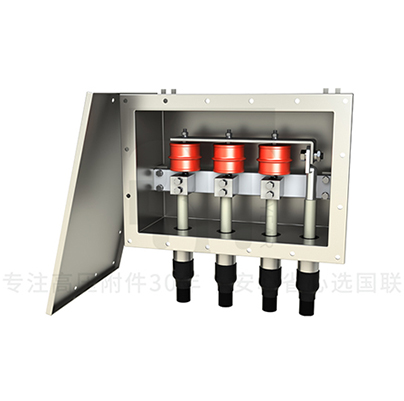

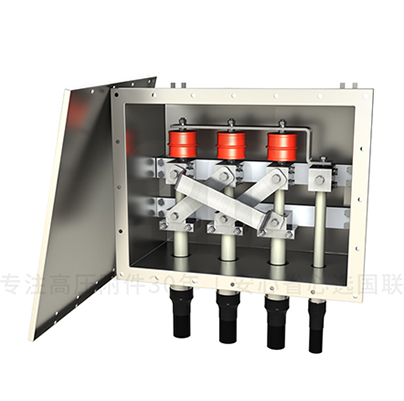

直接接地箱:SLB 保护接地箱:PLB 交叉互联接地箱:CLB
适用环境:户内、户外，工井或隧道内皆可
适用范围:本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展
产品技术优势与特点
·采用高耐腐蚀304不锈钢金属外壳
·采用螺栓紧固的方法进行连接，检测和维修方便
·护层保护器可以进行更换

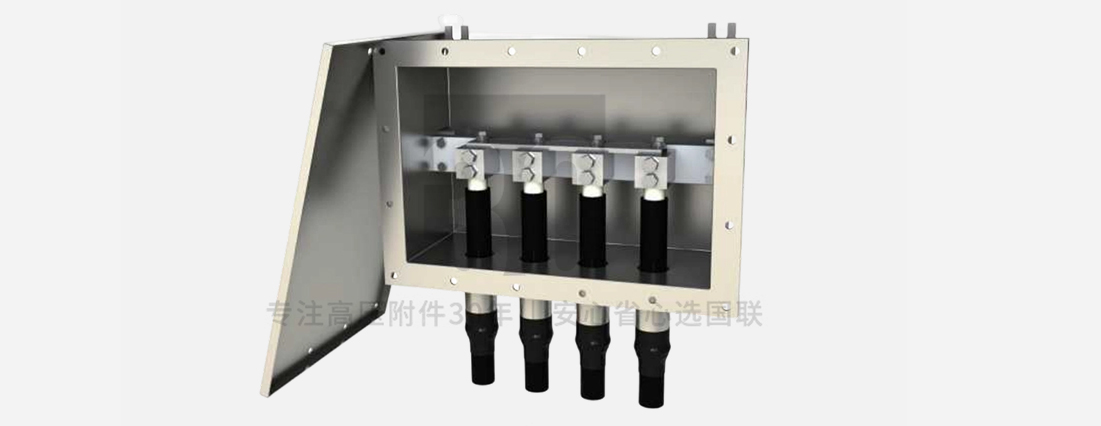

（直接接地箱）
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端采用直接接地箱接地。接地箱不带过电压限制器叫直接接地箱。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
直接接地箱：适用于10kV至220kV电缆保护层的直接接地，防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：SLB-3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4 直接接地箱外形尺寸：
不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸：590 x 460 x 280
4.5 重量： 净重13 kg； 毛重20 kg；
5主要性能指标
箱体： 直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，Ih不渗漏。
箱体材料厚度：不锈钢2.5mm；
（2）保护接地箱
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层另一端采用保护接地箱接地。接地箱带过电压限制器叫保护接地箱。
2遵循标准
产品主要遵循下列标准
DL 509交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB50217 电力工程电缆设计规范
GB14315 电力电缆导体用压接铜、铝接线端子和连接管
GB311.1 高压输变电设备的绝缘配合
GB50150 电气装置安装工程电气设备交接试验标准
3适用条件
保护接地箱：适用于10kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：PLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4保护接地箱外形尺寸：
4.4.1 三相保护接地箱：不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸(mm)：590 x 460 x 280
4.5重量：
4.5.1 三相保护接地箱：不锈钢箱体：净重15 kg； 毛重22 kg；
5主要性能指标
箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢≥2.5mm；
5.4 保护器：
35-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV

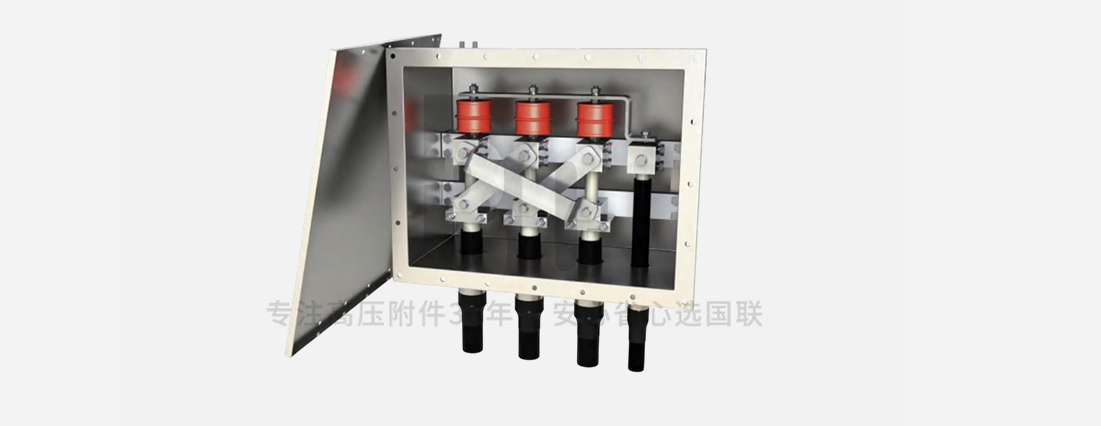

（3）交叉互联接地箱
1概况
适用于35kV-220kV电缆金属护层的交叉互联，限制护套上绝缘段两侧冲击过电压的升高，控制金属护套的感应电压，减少、消除护层上的环形电流，提高电缆的输送容量，防止电缆护层绝缘击穿。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
交叉互联箱：适用于35kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：CLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4交叉箱外形尺寸：
4.4.1 三相交叉互联箱：不锈钢箱体尺寸(mm)：558 x438 x 262.5；
4.5.1 三相交叉互联箱：不锈钢箱体：净重40kg； 毛重45 kg；
5主要性能指标
5.1 箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢2.5mm；
保护器：
35kV-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV
产品型号:
直接接地箱:SLB 保护接地箱:PLB 交叉互联接地箱:CLB
适用环境:户内、户外，工井或隧道内皆可
适用范围:本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展
产品技术优势与特点
·采用高耐腐蚀304不锈钢金属外壳
·采用螺栓紧固的方法进行连接，检测和维修方便
·护层保护器可以进行更换
（直接接地箱）
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端采用直接接地箱接地。接地箱不带过电压限制器叫直接接地箱。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
直接接地箱：适用于10kV至220kV电缆保护层的直接接地，防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：SLB-3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4 直接接地箱外形尺寸：
不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸：590 x 460 x 280
4.5 重量： 净重13 kg； 毛重20 kg；
5主要性能指标
箱体： 直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，Ih不渗漏。
箱体材料厚度：不锈钢2.5mm；
（2）保护接地箱
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层另一端采用保护接地箱接地。接地箱带过电压限制器叫保护接地箱。
2遵循标准
产品主要遵循下列标准
DL 509交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB50217 电力工程电缆设计规范
GB14315 电力电缆导体用压接铜、铝接线端子和连接管
GB311.1 高压输变电设备的绝缘配合
GB50150 电气装置安装工程电气设备交接试验标准
3适用条件
保护接地箱：适用于10kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：PLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4保护接地箱外形尺寸：
4.4.1 三相保护接地箱：不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸(mm)：590 x 460 x 280
4.5重量：
4.5.1 三相保护接地箱：不锈钢箱体：净重15 kg； 毛重22 kg；
5主要性能指标
箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢≥2.5mm；
5.4 保护器：
35-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV
（3）交叉互联接地箱
1概况
适用于35kV-220kV电缆金属护层的交叉互联，限制护套上绝缘段两侧冲击过电压的升高，控制金属护套的感应电压，减少、消除护层上的环形电流，提高电缆的输送容量，防止电缆护层绝缘击穿。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
交叉互联箱：适用于35kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：CLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4交叉箱外形尺寸：
4.4.1 三相交叉互联箱：不锈钢箱体尺寸(mm)：558 x438 x 262.5；
4.5.1 三相交叉互联箱：不锈钢箱体：净重40kg； 毛重45 kg；
5主要性能指标
5.1 箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢2.5mm；
保护器：
35kV-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV
产品型号:
直接接地箱:SLB 保护接地箱:PLB 交叉互联接地箱:CLB
适用环境:户内、户外，工井或隧道内皆可
适用范围:本系列产品适用于35kV-220kV电缆线路护层接地保护产品可适配50-400mm'截面接地电缆、同轴电缆，截面可扩展
产品技术优势与特点
·采用高耐腐蚀304不锈钢金属外壳
·采用螺栓紧固的方法进行连接，检测和维修方便
·护层保护器可以进行更换
（直接接地箱）
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端采用直接接地箱接地。接地箱不带过电压限制器叫直接接地箱。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
直接接地箱：适用于10kV至220kV电缆保护层的直接接地，防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：SLB-3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4 直接接地箱外形尺寸：
不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸：590 x 460 x 280
4.5 重量： 净重13 kg； 毛重20 kg；
5主要性能指标
箱体： 直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，Ih不渗漏。
箱体材料厚度：不锈钢2.5mm；
（2）保护接地箱
1概况
35kV大截面电力电缆和66kV-220kV及以上电压等级的电力电缆均为单芯电缆，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层另一端采用保护接地箱接地。接地箱带过电压限制器叫保护接地箱。
2遵循标准
产品主要遵循下列标准
DL 509交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB50217 电力工程电缆设计规范
GB14315 电力电缆导体用压接铜、铝接线端子和连接管
GB311.1 高压输变电设备的绝缘配合
GB50150 电气装置安装工程电气设备交接试验标准
3适用条件
保护接地箱：适用于10kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。
4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：PLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4保护接地箱外形尺寸：
4.4.1 三相保护接地箱：不锈钢箱体尺寸(mm)：472 x 350 x 175；
外包尺寸(mm)：590 x 460 x 280
4.5重量：
4.5.1 三相保护接地箱：不锈钢箱体：净重15 kg； 毛重22 kg；
5主要性能指标
箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢≥2.5mm；
5.4 保护器：
35-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV
（3）交叉互联接地箱
1概况
适用于35kV-220kV电缆金属护层的交叉互联，限制护套上绝缘段两侧冲击过电压的升高，控制金属护套的感应电压，减少、消除护层上的环形电流，提高电缆的输送容量，防止电缆护层绝缘击穿。
2遵循标准
产品主要遵循下列标准
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
GB 50217 电力工程电缆设计规范
GB 14315 电力电缆导体用压接铜、铝接线端子和连接管
GB 311.1 高压输变电设备的绝缘配合
GB 50150 电气装置安装工程电气设备交接试验标准
3适用条件
交叉互联箱：适用于35kV至220kV的电缆保护层的保护接地，以防止电缆护层绝缘被击穿。4产品种类及型号、规格、尺寸、重量
4.1 产品种类：按箱体材料分为：不锈钢箱体（S）；
4.2 产品型号：CLB- 3SZ
4.3 产品规格：按接地电缆截面分为：120mm2，150mm2，185mm2，240mm2等
4.4交叉箱外形尺寸：
4.4.1 三相交叉互联箱：不锈钢箱体尺寸(mm)：558 x438 x 262.5；
4.5.1 三相交叉互联箱：不锈钢箱体：净重40kg； 毛重45 kg；
5主要性能指标
5.1 箱体：直流耐压：25kV/1min， 不击穿；
冲击耐压：±47.5kV 各10次 不击穿，不闪络；
绝缘电阻：≥20MΩ；
连接铜排接触电阻：≤ 5μΩ
箱体密封试验：整箱浸入1m深的水中，充0.2MPa气压，不渗漏。
箱体材料厚度：不锈钢2.5mm；
保护器：
35kV-110kV： 持续运行电压有效值：2.24kV
直流参考电压U1mA：≥4.0 kV
2000μs方波电流（幅值）：400A
标称放电电流下的残压：≤7 kV
220kV：持续运行电压有效值：3.2kV
直流参考电压U1mA：≥5.8 kV
2000μs方波电流（幅值）：600A
标称放电电流下的残压：≤10 kV
规格:50-400mmm
型号:DV、YV、YJY
导体:非紧压或紧压线芯
绝缘材料:XLPE，外护套为PVC或PE材料
1 概况

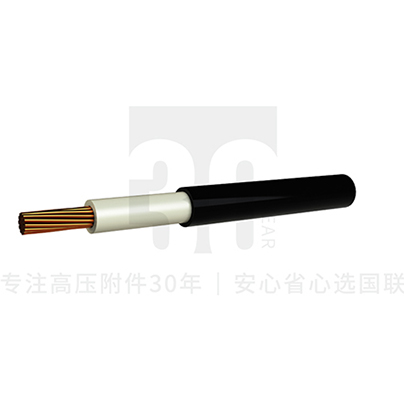

接地电缆
规格95~500mm2
型号：YJV 、YJY
2 遵循标准
产品主要遵循下列标准
GB/T468 电工用铜线锭
GB2952 电缆外护层
GB311 高压输变电设备的绝缘配合 高电压试验技术
GB/T3956 电缆导体
3 主要性能指标
3.1导体为非紧压或紧压铜线；
3.2绝缘材料为XLPE；
3.3性能参数
3.3.1弯曲半径：20倍电缆直径；
3.3.2型式试验：耐冲击电压40kV±10次
3.3.3出厂试验：
直流耐压： 25kV 1min 不击穿；
导体电阻：（其阻值见技术参数表）
绝缘电阻：不小于10MΩ/Km

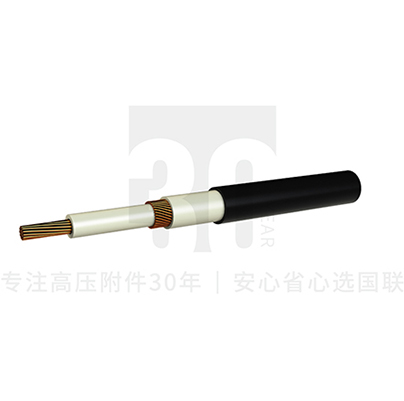

规格:50-400mm
型号:vOV、YJOV、YJOY
导体:非紧压或紧压线芯绝缘材料:XLPE，外护套为PVC或PE材料
1 概况
同轴电缆
规格95~500mm2
型号：YJOV或 YJOY
2 遵循标准
产品主要遵循下列标准
GB/T468 电工用铜线锭
GB2952 电缆外护层
GB311 高压输变电设备的绝缘配合 高电压试验技术
GB/T3956 电缆导体
3 主要性能指标
3.1导体为铜紧压线芯或非紧压线芯；
3.2绝缘材料为XLPE，外护套为PVC或PE材料；
3.3性能参数
3.3.1弯曲半径：20倍电缆直径；
3.3.2型式试验：
内外导体之间：直流耐压25kV/min；冲击耐压：95kV/min
外导体对地： 直流耐压25kV/min；冲击耐压：47.5kV±10次
3.3.3出厂试验：
内外导体之间：直流耐压25kV/min；
导体电阻：（其阻值见技术参数表）
绝缘电阻：不小于10MΩ/Km

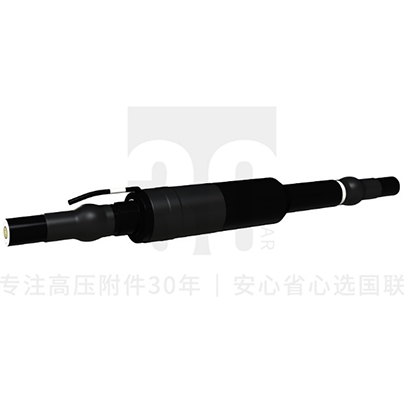

执行标准：
GB/T 12706《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
IEC 60502《额定电压1kV(Um=1.2kV)至30kV(Um=36kV)挤出绝缘电力电缆及附件》
GB/T 11017《额定电压110kV交联聚乙烯绝缘电力电缆及其附件》
IEC 60840《额定电压30kV(Um=36kV)以上至150kV(Um=170kV)挤出绝缘电力电缆及其附件试验方法和要求》
产品技术优势与特点

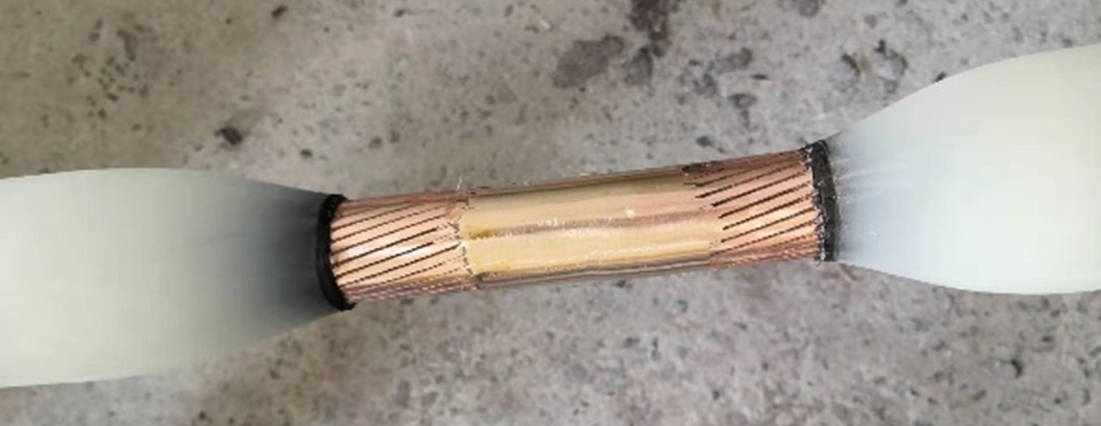

·绝缘性能好：采用与电缆绝缘相同的XLP无气隙界面熔融结合，结构上形成与电缆一致的整体而无明显的接头特性，绝缘强度与原电缆一致，具有更高的电气绝缘和运行稳定的耐久性能。
·等径连接节省空间：与电缆外径近似相等或等直径的制作，且可将CM制作在电缆弯曲处、高空悬挂的特殊位置，节省空间。
·机械强度大：导体线芯熔接，修复处电缆可弯曲、可拖动。
·密封性能好：现场分层熔接，内外半导、绝缘本体与原电缆无缝隙熔融结合、无界面，防水性能好。
电压等级 试验项目 | 额定电压 | 局部放电 | 雷电冲击耐压 | 工频耐压 | 最高电压 | 淋雨耐压试验 |
10kV | 8.7/15 | 局放<10pC | 95kV.±10次 | 39kV.5min | 17.5kV | 35kV 1min |
20kV | 12/20 | 局放<10pC | 125kV.±10次 | 54kV.5min | 24kV | 48kV 1min |
35kV | 26/35 | 局放<10pC | 200kV.±10次 | 117kV.5min | 40.5kV | 104kV 1min |
66kV | 48/66 | 局放<5pC | 450kV.±10次 | 120kV.30min | 72.5kV | 140kV 1min |
110kV | 64/110 | 局放<5pC | 550kV.±10次 | 160kV.30min | 126kV | 185kV 1min |
安装
·原材料质量管控：选用进口优质超净化超光滑可交联电缆绝缘材料与半导电材料性能指标优
·导体连接-采用放热焊接方法
·相熔性：熔接工艺消除绝缘与半导电熔接后产生的应力
· 安装过程配备防护、加热及散热装备
·焊接后的导体电阻值与电缆本体导体电阻值保持一致，导体抗拉强度与电缆本体抗拉强度相近
·110kV模注熔接中间接头可以制作在电缆隧道、直埋段及接头井中，具有良好的防水密封性能
接头制作的关键环节时必须搭建《用于安装高压电缆附件的可移动式净化处理装置》，采用微型化挤出机及封闭式成型模具，恢复绝缘层的绝缘料采用料斗式存储，挤注绝缘时，确保恢复绝缘层质量要求。

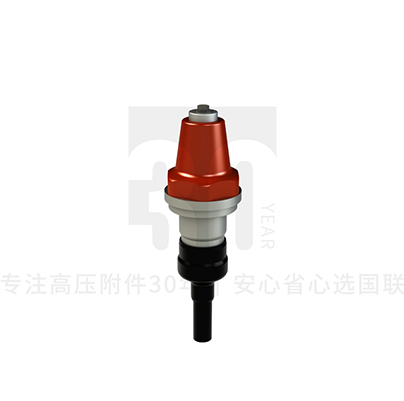

产品型号:QJ(前接) HJ(后接)
适用环境:温度-50℃~+50C
执行标准:IEC60840 (接口尺寸按照EN50180&50181)
适用范围:72.5kV屏蔽型可分离连接器应用于电力系统为66kV电力设备的电缆连接实现全绝缘、全密封、屏蔽型可分离连接，主要用于66kv海上风电项目中的箱式变电站进、出线连接，高压环网柜电缆的进、出线连接及分支
电缆额定电压 UO/U | 最高运行电压 | 额定电流 | 30Min工频耐压 | 雷电冲击 | 局部放电水平 |
38/66kV | 72.5kV | 2500A | 95kV | 325kV | 67kV<5Pc |
产品技术优势与特点
· 质量可靠：采用优质乙丙橡胶或硅橡胶，引进国际先进的注射绝缘层工艺，产品具有优异的电气性能，并且抗撕裂、抗臭氧、耐腐蚀、机械强度高
· 连接器为全绝缘、全密封、全屏蔽产品
产品型号:QJ(前接) HJ(后接)
适用环境:温度-50C~+50C
执行标准:GB/T12706(接口尺寸按照EN50180&EN 50181)
适用范围:10-35kV欧式T型接头(前接头、后接头)用于电缆分接箱的主网系统或作为环网柜的进、出线电缆接头，既可连接高压套管、多联组合插座，也可与母线套管、后T型接头组合连接，形成多路电缆分支，可后接避雷器
电缆额定电压 UO/U | 最高运行电压 | 额定电流 | 5Min工频耐压 | 雷电冲击 | 局部放电水平 |
8.7/15kV | 17.5kV | 630A （适用25-630mm²） | 39kV | 95kV | 67kV<10Pc （1.5倍U0下） |
12/20 kV | 24 kV | 54 kV | 125 kV | ||
26/35 kV | 40.5 kV | 117 kV | 200 kV |
产品型号:GYWZ75
执行标准:GB/T 12706
适用环境:温度-50℃~+50℃，海拔高度小于3000m
适用范围:用于发电厂静电除尘,冶金、化工等行业与滤尘器电缆或其它电缆配套使用
电压等级 | 直流耐压 | 耐污秽等级 | 表面泄露距离 | 预制式终端重量 | 座式终端重量(kg) |
直流(DC) 75kV | 105，15min | Ⅳ | >1300mm | ≈10kg | >30 |
产品技术优势与特点
· 内部采用应力锥结构
· 确保电缆线芯绝缘外径的适配范围，保证界面紧固力
· 保证应控制部分不变形
· 有良好接地，不会产生电位悬浮

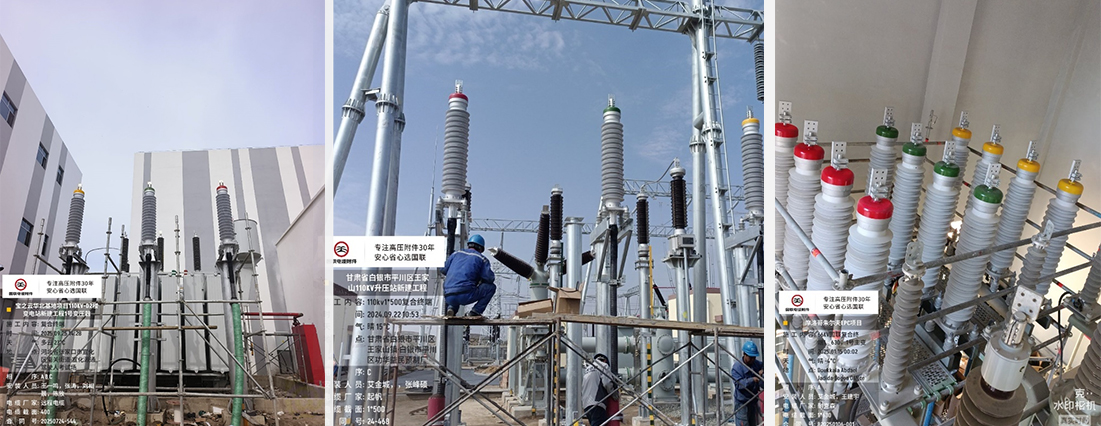

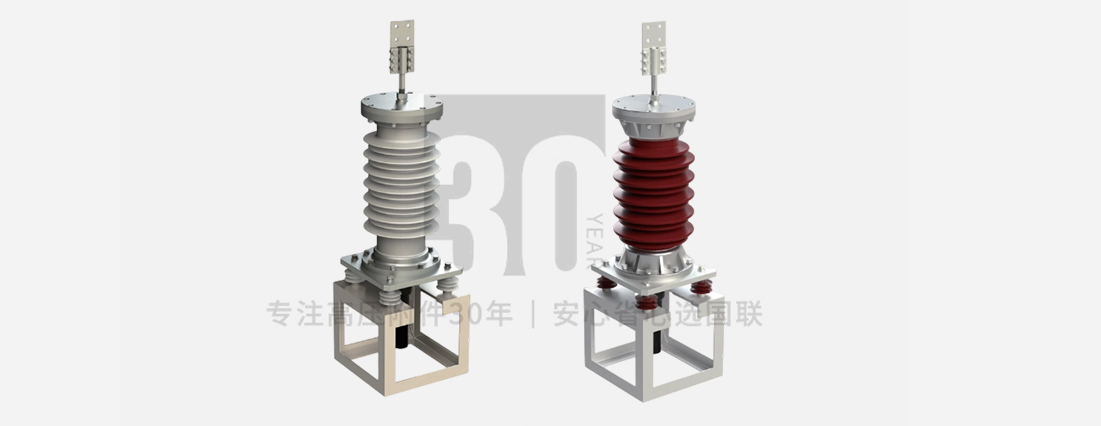

产品型号:复合式户外电缆终端 YJZWF瓷套式户外电缆终端 YJZWC
产品特点:机械强度高、绝缘性能好、耐污能力强
适用范围:铁塔上直接与架空线连接.或变电站与变压器、电气开关等设备连接
适用环境:温度-50℃~+50℃，位置户内、户外均可，海拔高度小于4000m
电压等级 | 最高运行电压 | 耐污秽等级 | 表面泄露距离 | 复合终端重量 | 瓷套终端重量 |
35kV | 40.5kV | Ⅳ | ＞1300mm | ≈35kg | ≈80kg |

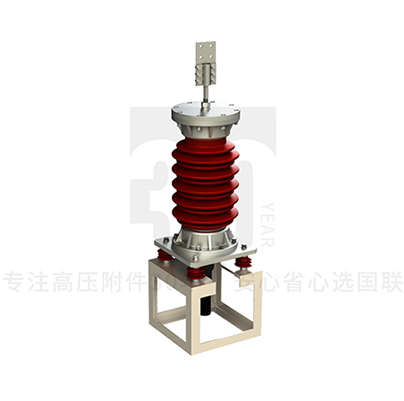

1、 产品型号及遵循标准
型号：YJZWF35 执行标准：GB/T 12706
2、 运行要求
系统额定电压U0：26kV/35kV
系统的长期最高工作电压Um： 40.5kV
冲击耐压水平(BIL)：200 kV
系统频率：50Hz
线路设计使用年限：大于30年。
3、参数和性能要求
内部采用硅橡胶应力锥结构，外绝缘采用复合硅橡胶绝缘，干式，无需填充绝缘液。
电缆线芯绝缘外径的适配范围，保证界面紧固力。
在安装时保证应力控制部分不变形。
在安装时有良好接地电缆，不会产生电位悬浮。
所有橡胶件内外表面光滑，无肉眼可见的因材质和工艺不善引起的斑痕、凹坑和裂纹，结构尺寸符合图纸要求。
橡胶预制件所用的硅橡胶材料和半导电橡胶材料主要性能要求见参照表1、表2的规定。
表1绝缘橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。
表2 半导电橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。

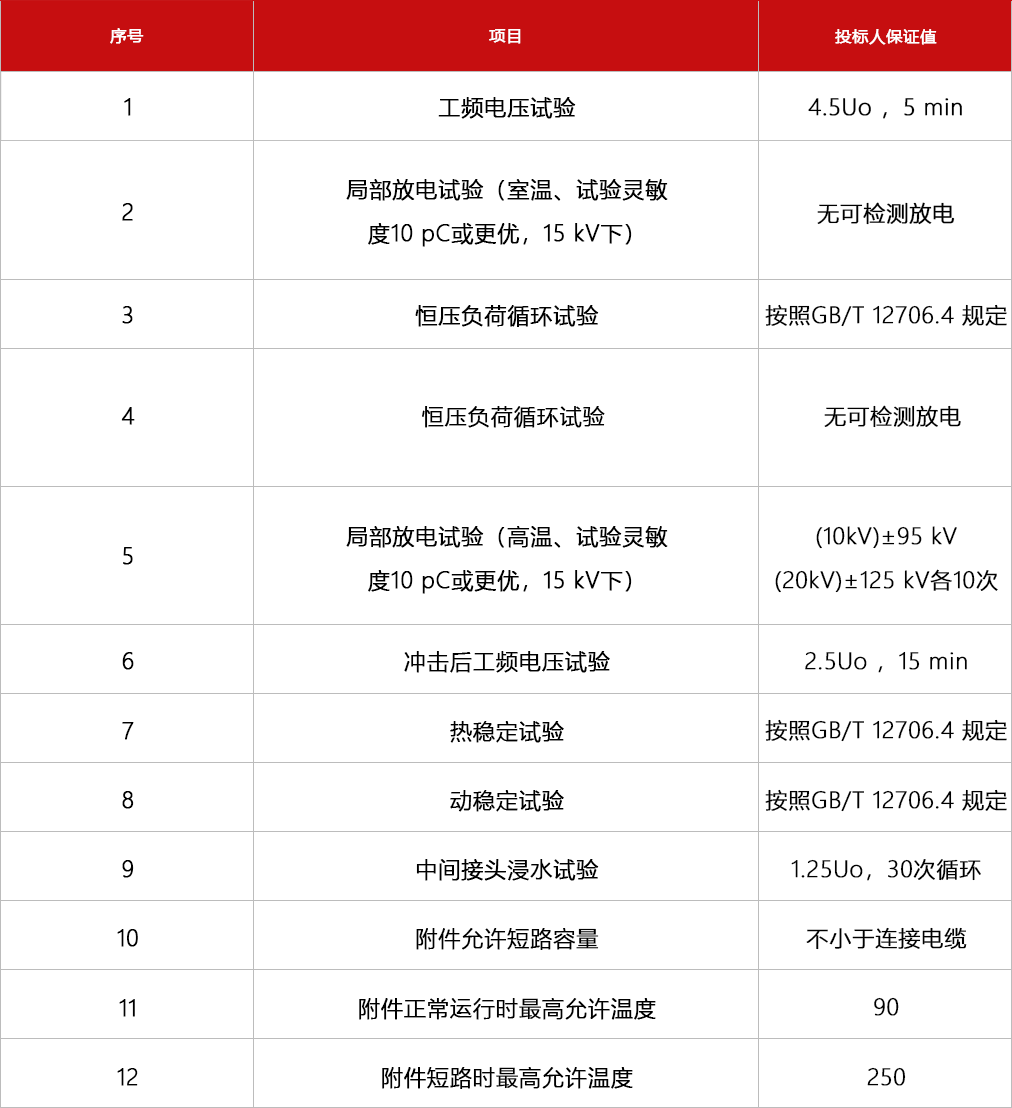

4、电缆附件主要电气性能参数
电缆附件主要电气性能参数表

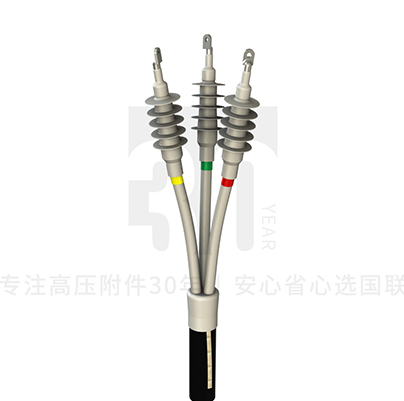

执行标准:IEC60502 GB/T 12706
适用范围:下述为标称截面，可根据工程实际情况扩展
额定电压 | 适用电缆截面 |
26/35kV | 25-1200mm² |
12/20kV，18/20(30)kV | 25-800mm² |
8.7/10kV，8.7/15kV | 16-630mm² |
0.6/1kV | 16-630mm² |
产品技术优势与特点
· 质量可靠产品采用进口高弹性硅橡胶，预制应力锥一次注射成型;使附件和电缆紧密配合，保证电场均匀、绝缘可靠
· 适用广泛耐老化、耐寒、耐高温(-50℃~+50℃)性能良好;抗电蚀、紫外线性能强,适合高污染等恶劣环境
· 安装便捷采用冷缩技术，不动用明火和特殊工具，按说明书操作即可轻松安装，适用于易燃易爆场所
1产品概况：
1.1冷缩预制式电缆终端和中间接头采用进口液体硅橡胶整体注射预制成型，硅橡胶具有优良的绝缘性和高弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，应力控制部分采用应力锥结构并与主绝缘预制成一体，有效地解决了电缆应力集中问题，确保绝缘可靠，运行安全。绝缘可靠，运行安全。
1.2安装简便：所有产品都已在工厂内制造成形。无须特别培训，安装操作简单，且不用火，省时省力，大大减少了由于操作不当造成的质量事故.
1.3运用广泛：污秽等级高、耐老化、憎水性好，具有优越的耐寒热性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。
1.4设备先进：用国际先进的液体硅橡胶注射设备，自动化程度高，性能可靠。
1.5外观漂亮：冷缩管加长且无合缝线，外表光滑美观。
2产品型号及遵循标准
产品型号：户外终端WLS、户内终端NLS、中间接头JLG （1kV终端：LS）
主要标准产品主要遵循下列标准
产品主要遵循下列标准
IEC 60502 《额定电压1kV(Um=1.2kV)到30kV(Um=36kV)挤包绝缘电力电缆及附件》
GB/T 12706 《额定电压 1 kV （Um=1.2kV）到35 kV （Um=40.5kV）挤包绝缘电力电缆及其附件 》
3主要部件及材料

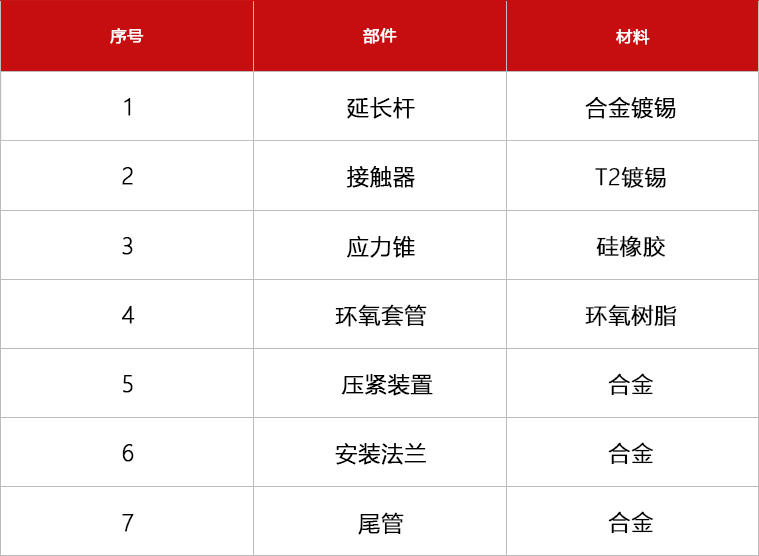

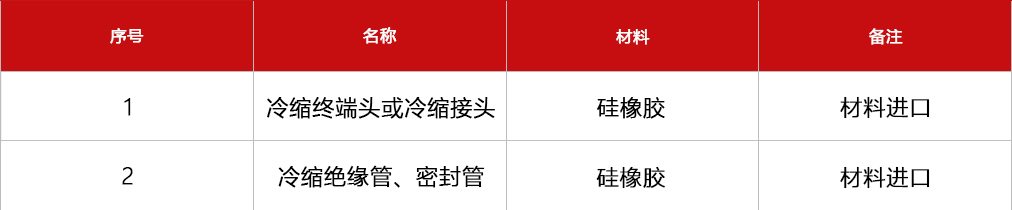

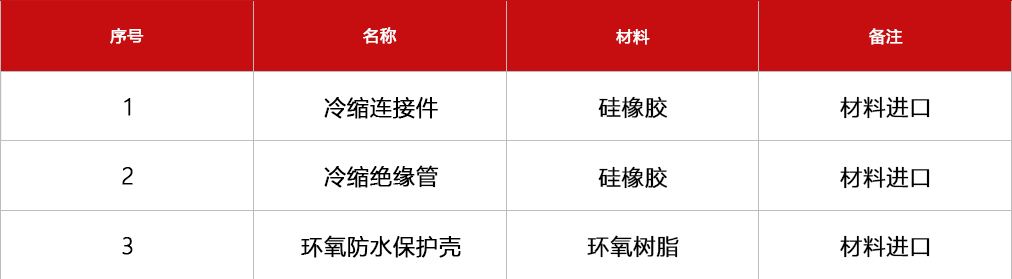

主要部件表
硅橡胶性能参数
4使用环境条件
4.1 安装地点： 埋设于土壤中
4.2 海拔高度： <4000m
4.3 环境温度： －40℃～＋40℃
4.4 日照强度（风速0.5m/s下）： 1.1kW/m2
4.5 最大风速： 35m/s
4.6覆冰厚度： 10mm
4.7月平均相对湿度（25℃）： 90％
4.8最大日温差： 25K
4.9地震烈度： 7度及以下
水平加速度： 0.3g
垂直加速度： 0.15g
（这里应考虑水平加速度和垂直加速度同时作用，安全系数1.67）
5技术规范
型式：冷缩式电缆终端与接头
电缆额定电压 U0/U 0.6/1kV、8.7/10kV、12/20 kV 、26/35 kV
系统最高工作电压 kV 1.2kV、17.5kV、24 kV 、40.5 kV
系统接地方式 不接地或有效接地
额定频率 Hz 50Hz
电缆雷电冲击耐受电压kV (峰值) 8.7/10kV（95kV）、12/20 kV（125 kV） 、26/35 kV （200kV）
局部放电水平 (1.5倍U0下) ＜ 10 pC
电缆导体最高额定温度： 90℃
短路时电缆导体最高温度： ≯250℃（短路最长持续时间不超过5s）
传输容量： 与连接电缆相同。
短路容量： 与连接电缆相同。
户外终端表面爬电距离：满足Ⅳ污秽地区（31kV/mm）。
产品型号:JLG
执行标准:IEC60502 GBT12706
适用范围:下述为标称截面，可根据工程实际情况扩展
额定电压 | 适用电缆截面 |
26/35kV | 25-1200mm² |
12/20kV，18/20(30)kV | 25-800mm² |
8.7/10kV，8.7/15kV | 16-630mm² |
0.6/1kV | 16-630mm² |
执行标准:IEC60502 GBT12706
适用范围:下述为标称截面，可根据工程实际情况扩展
额定电压 | 适用电缆截面 |
26/35kV | 25-1200mm² |
12/20kV，18/20(30)kV | 25-800mm² |
8.7/10kV，8.7/15kV | 25-1000mm² |
0.6/1kV | 16-630mm² |
1产品概况：
热缩电缆终端与中间接头广泛用于35kV及以下电压等级的交联电缆或油浸电缆上。与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。产品符合国家标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。热收缩应力控制管所用的材料具有与连接处电缆电场相匹配的体积电阻率及介电常数，运行时在电缆屏蔽末端形成一定特性的阻抗，起到电应力疏散作用，从而保证热缩电缆附件运行的可靠性和延长使用寿命。
2产品型号及遵循标准
产品型号：户外终端WRS、户内终端NRS、中间接头JRG （1kV终端：RS）
主要标准产品主要遵循下列标准
GB/T 12706《额定电压 1 kV （Um=1.2kV）到35 kV （Um=40.5kV）挤包绝缘电力电缆及其附件》
JB/T 7829《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）电力电缆热收缩式终端》
JB/T 7830《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）电力电缆热收缩式直通接头》
DL/T 413《额定电压35kV（Um=40.5kV）及以下电力电缆热缩式附件技术条件》
3主要部件及材料

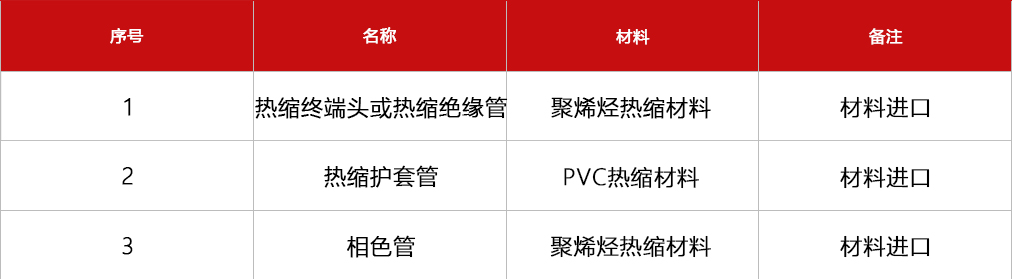

主要部件表
4使用环境条件
4.1 安装地点： 埋设于土壤中
4.2 海拔高度： <4000m
4.3 环境温度： －40℃～＋40℃
4.4 日照强度（风速0.5m/s下）： 1.1kW/m2
4.5 最大风速： 35m/s
4.6覆冰厚度： 10mm
4.7月平均相对湿度（25℃）： 90％
4.8最大日温差： 25K
4.9地震烈度： 7度及以下
水平加速度： 0.3g
垂直加速度： 0.15g
（这里应考虑水平加速度和垂直加速度同时作用，安全系数1.67）
5技术规范
5.1 型式：热缩式电缆终端与接头
5.2 电缆额定电压 Uo/U 0.6/1kV、8.7/15 kV、
12/20kV 、26/35kV
5.3 系统最高工作电压 kV 1.2kV、17.5 kV、24kV、40.5kV
5.4局部放电水平 (1.5倍Uo下) ＜10 pC
5.5电缆导体最高额定温度： 90℃
5.6 电缆雷电冲击耐受电压kV (峰值) 8.7/10kV（95kV）、12/20 kV（125 kV） 、26/35 kV （200kV）
5.7局部放电水平 (1.5倍U0下) ＜ 10 pC
5.8电缆导体最高额定温度： 90℃
5.9 短路时电缆导体最高温度： ≯250℃
（短路最长持续时间不超过5s）
5.10传输容量： 与连接电缆相同。
5.11短路容量： 与连接电缆相同。
5.12户外终端表面爬电距离：满足Ⅳ污秽地区（31kV/mm）。

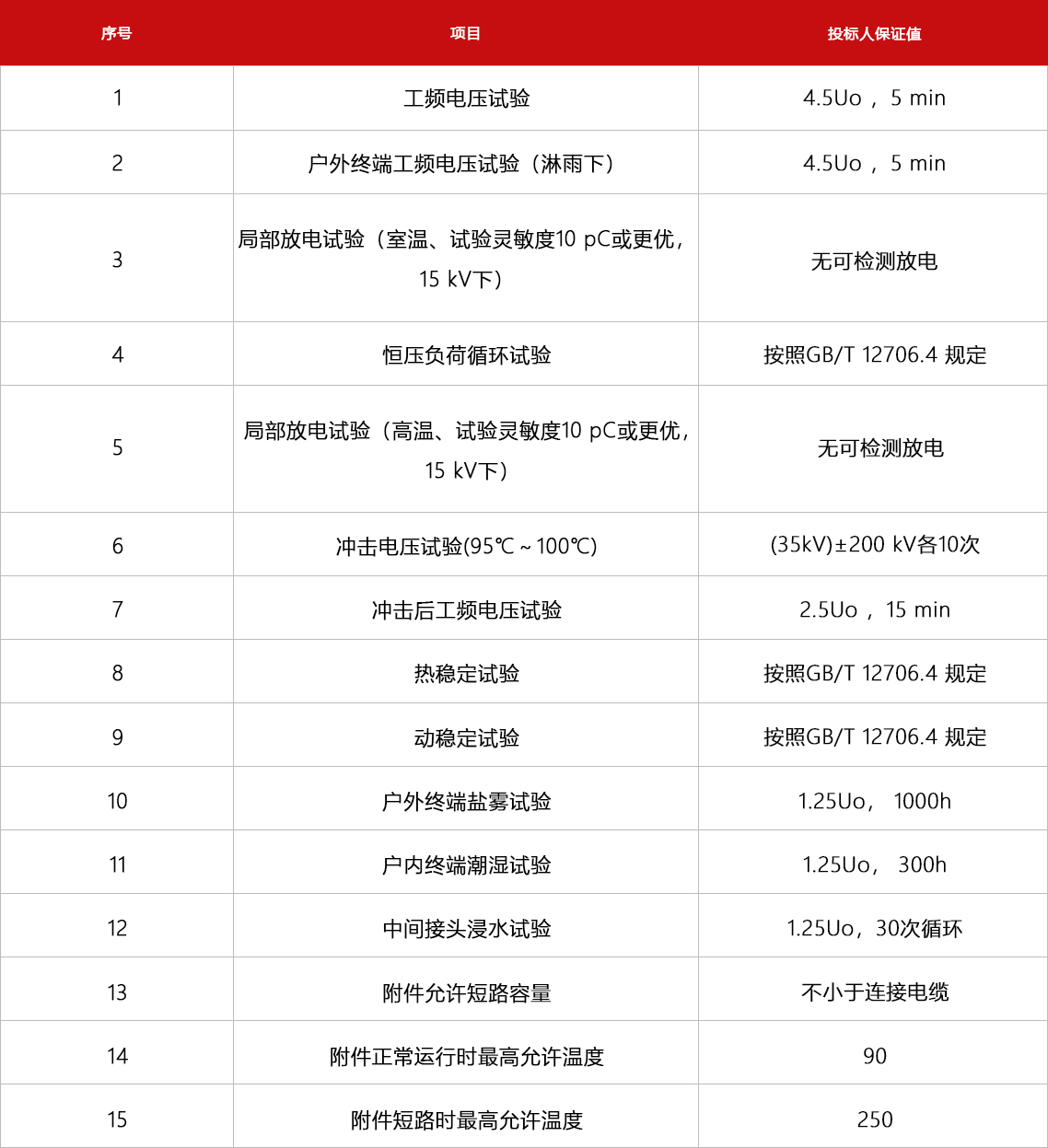

6 电缆附件主要电气性能参数下表
电缆附件主要电气性能参数表
产品型号:JRS
执行标准:IEC60502 GBT12706
适用范围:下述为标称截面，可根据工程实际情况扩展
额定电压 | 适用电缆截面 |
26/35kV | 25-1200mm² |
12/20kV，18/20(30)kV | 25-800mm² |
8.7/10kV，8.7/15kV | 16-630mm² |
0.6/1kV | 16-630mm² |

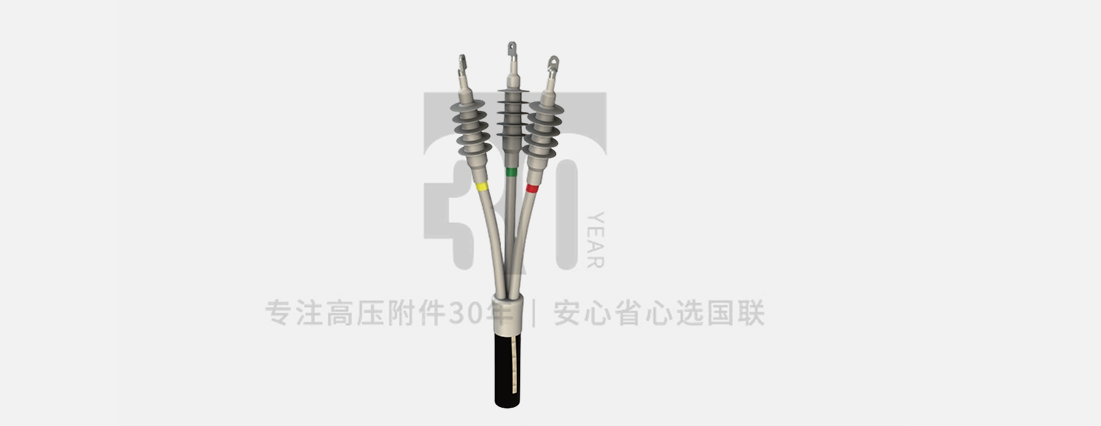

执行标准:IEC60502 GB/T 12706
适用截面:50-400mm²
额定电压 | 最高运行电压 | 冲击耐压水平（BIL） |
26/35kV | 40.5kV | 200kV |
12/20kV | 24kV | 125kV |
8.7/15kV | 17.5kV | 95kV |
产品技术优势与特点
· 采用硅橡胶主体绝缘结构，进口硅橡胶，预制应力锥一次注射成型
· 确保电缆线芯绝缘外径的适配范围，保证界面紧固力
· 保证应力控制部分不变形
· 有良好接地,不会产生电位悬浮
· 与冷缩终端相比,无需扩张，产品储存期长

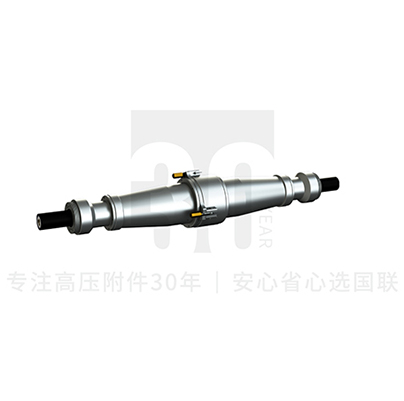

10-35kV 预制式中间接头
产品型号:GLCBN
执行标准:IEC 60502 EN 50181 GB/T 12706
适用环境:温度-50C~+50℃
适用范围:该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接
系统额定电压U0/U | 系统的长期最高工作电压Um | 额定电流 | 冲击耐压水平（BIL） | 系统频率 | 线路设计使用年限 |
8.7/10kV | 17.5kV | 250A-630A | 95kV | 50Hz | ＞30年 |
12/20kV | 24kV | 125kV |
产品技术优势与特点
· 内部采用应力锥结构
· 确保电缆线芯绝缘外径的适配范围，保证界面紧固力
· 配置美观的金属外壳
1、产品型号及遵循标准：型号GLCBN， 主要标准EN50181,GB/T 12706
2运行要求
2.1系统额定电压U0：26kV/35kV
2.2系统的长期最高工作电压Um：52kV
2.3额定电流：1250A
2.4冲击耐压水平(BIL)：250 kV
2.5系统频率：50Hz
2.6线路设计使用年限：大于30年。
3、参数和性能要求
3.1内部采用应力锥结构。
3.2明确电缆线芯绝缘外径的适配范围，保证界面紧固力。
3.3在安装时保证应力控制部分不变形。
3.4在安装时有良好接地电缆，不会产生电位悬浮。
3.5所有橡胶件内外表面光滑，无肉眼可见的因材质和工艺不善引起的斑痕、凹坑和裂纹，结构尺寸符合图纸要求。
3.6橡胶预制件所用的硅橡胶材料和半导电橡胶材料主要性能要求见参照表1、表2的规定。

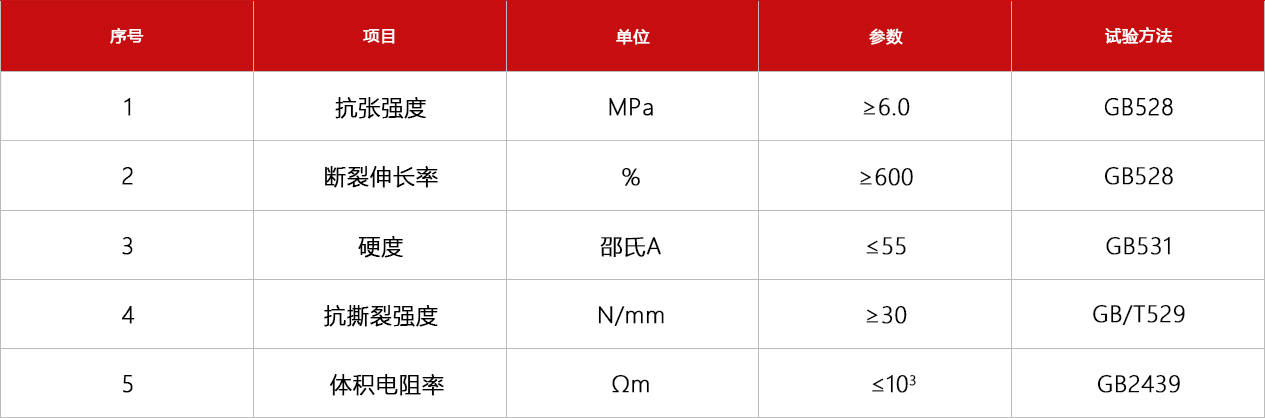

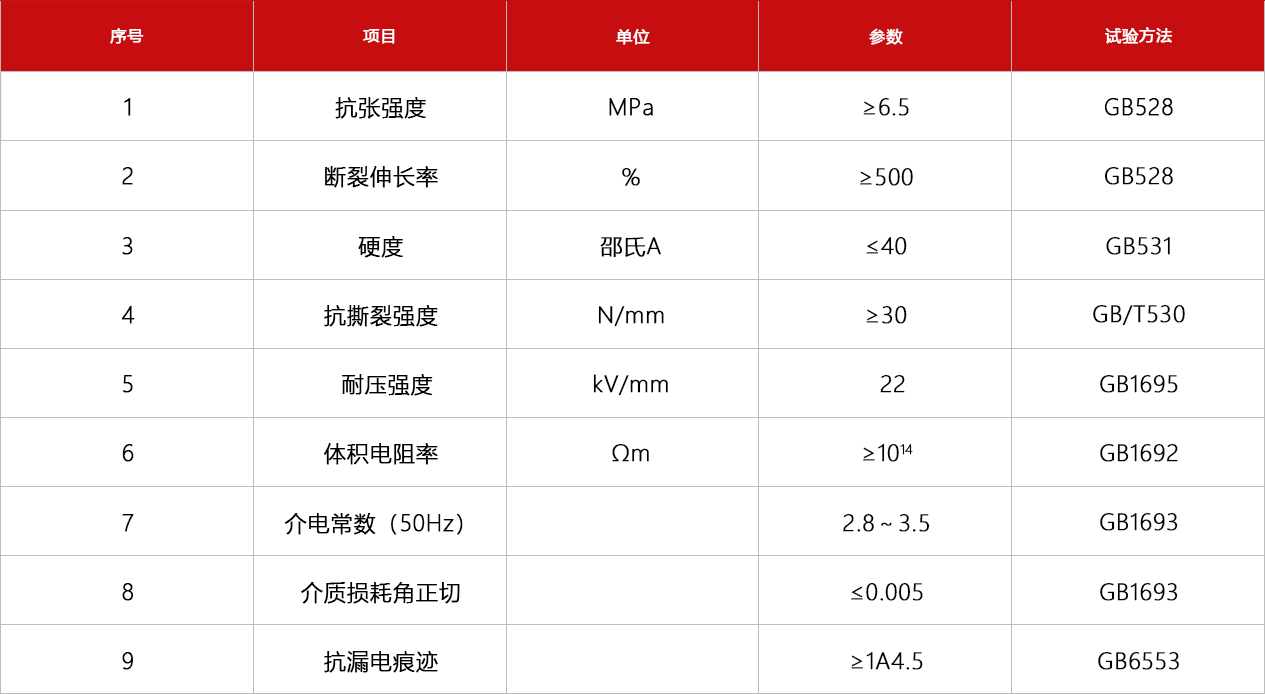

表1绝缘橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。
表2 半导电橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。
3.7安装用的硅脂润滑剂应满足表3的要求。
3.8安装用清洗剂对清洗的电缆绝缘和半导电屏蔽层及橡胶预制件无损害作用，且不含水份，易挥发，易溶解油垢。

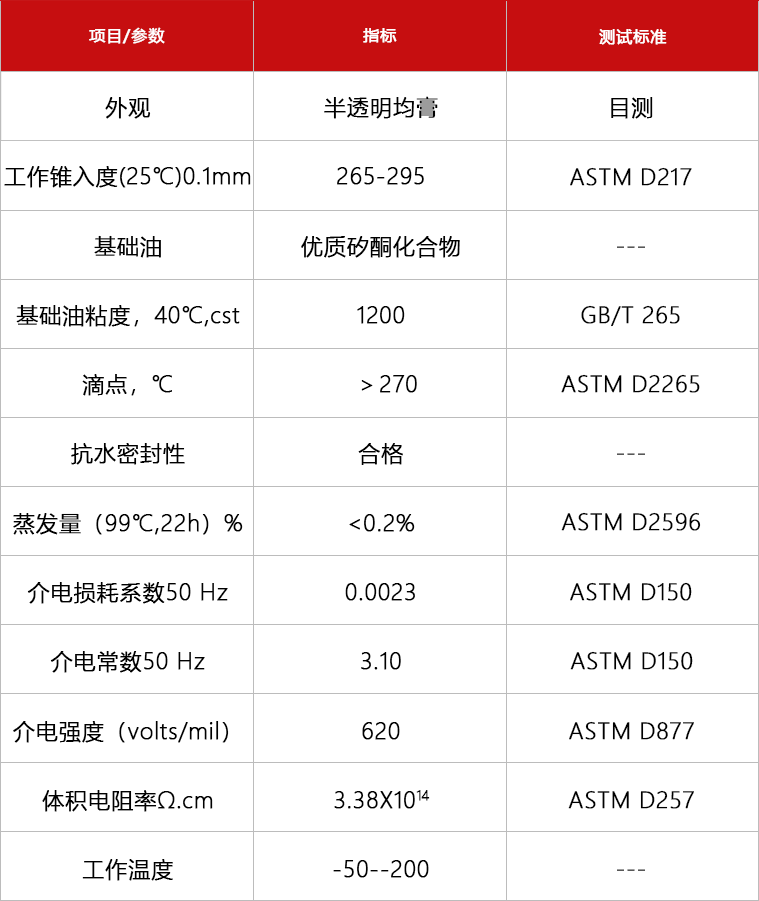

表3 安装用硅脂润滑剂主要性能
3.9 附件用绕包带材应满足以下要求
3.9.1按产品标志，正确使用各种自粘带。
3.9.2在产品的保质期内使用，保质期为两年。
3.9.3自粘性乙丙橡胶带主要性能应满足表4规定数值。

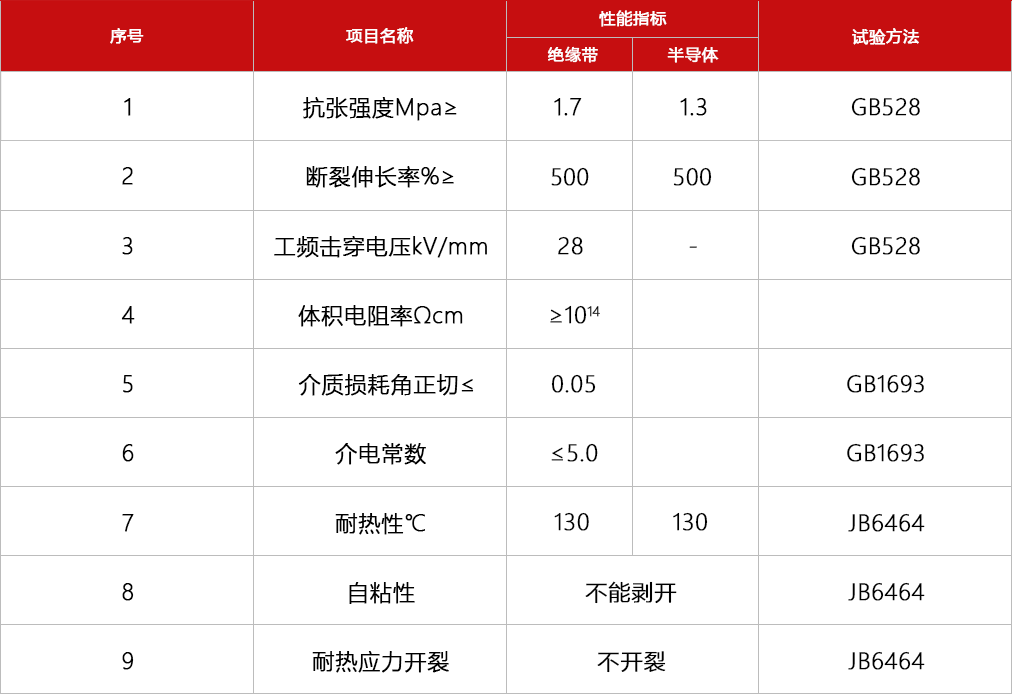

表4 自粘性胶带性能要求
产品型号:GLCBN
执行标准:IEC60502 EN50181 GB/T 12706
适用环境:温度-50℃~+50℃
适用范围:该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接广泛用于电气化铁路27.5kV线路中
系统额定电压U0/U | 系统的长期最高工作电压Um | 额定电流 | 冲击耐压水平（BIL） | 系统频率 | 线路设计使用年限 |
26/35kV | 40.5kV | 800A-1250A | 200kV | 50Hz | ＞30年 |
1、产品型号及遵循标准：型号GLCBN， 主要标准EN50181,GB/T 12706
2运行要求
2.1系统额定电压U0：26kV/35kV
2.2系统的长期最高工作电压Um：52kV
2.3额定电流：1250A
2.4冲击耐压水平(BIL)：250 kV
2.5系统频率：50Hz
2.6线路设计使用年限：大于30年。
3、参数和性能要求
3.1内部采用应力锥结构。
3.2明确电缆线芯绝缘外径的适配范围，保证界面紧固力。
3.3在安装时保证应力控制部分不变形。
3.4在安装时有良好接地电缆，不会产生电位悬浮。
3.5所有橡胶件内外表面光滑，无肉眼可见的因材质和工艺不善引起的斑痕、凹坑和裂纹，结构尺寸符合图纸要求。
3.6橡胶预制件所用的硅橡胶材料和半导电橡胶材料主要性能要求见参照表1、表2的规定。
表1绝缘橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。
表2 半导电橡胶材料主要性能要求
注：表中数据为室温下试样的性能要求。
3.7安装用的硅脂润滑剂应满足表3的要求。
3.8安装用清洗剂对清洗的电缆绝缘和半导电屏蔽层及橡胶预制件无损害作用，且不含水份，易挥发，易溶解油垢。
表3 安装用硅脂润滑剂主要性能
3.9 附件用绕包带材应满足以下要求
3.9.1按产品标志，正确使用各种自粘带。
3.9.2在产品的保质期内使用，保质期为两年。
3.9.3自粘性乙丙橡胶带主要性能应满足表4规定数值。
表4 自粘性胶带性能要求
产品型号:JCKL
执行标准:IEC 60502 GB/T 12706
适用环境:温度-50C~+50℃
适用范围:广泛适用于野外恶劣环境作业及高污染易燃、易爆场所;用于地铁隧道，濯渠隧道，防空隧道等盾构机施工电缆的连接
最高运行电压 | 额定电流 | 冲击耐压水平（BIL） | 系统频率 | 线路设计使用年限 | |
12/20kV | 24kV | 250-630A | 125kV | 50Hz | |
8.7/15kV | 17.5kV | 250-630A | 95kV | 50Hz | ＞30年 |
产品技术优势与特点
· 导体采用插拔式结构、安装方便
· 绝缘采用冷缩式硅橡胶绝缘连接电气性能可靠
· 采用铝合金外壳、产品冲击力强
· 产品防水、防火、防腐蚀、耐寒、耐高温、耐老化

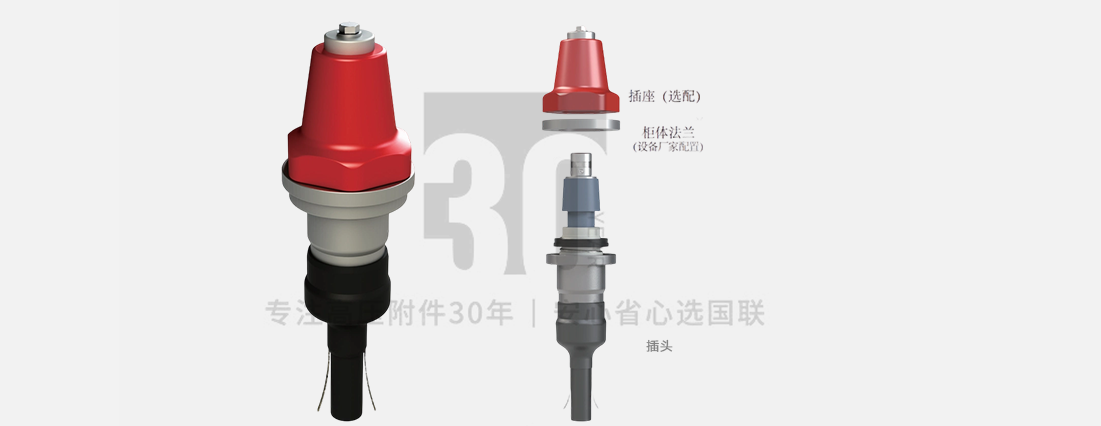

产品型号:JTD
执行标准:IEC 60502 GB/T 12706
适用环境:温度-50℃~+50℃
适用范围:该终端产品广泛适用于电器开关、变压器、环网柜等设备终端和电缆连接
系统额定电压U0/U | 最高运行电压 | 额定电流 | 冲击耐压水平（BIL） | 系统频率 | 线路设计使用年限 |
12/20kV | 24kV | 250-630A | 125kV | 50Hz | ＞30年 |
8.7/15kV | 17.5kV | 250-630A | 95kV | 50Hz | ＞30年 |
产品技术优势与特点
· 内部采用应力锥结构
· 确保电缆线芯绝缘外径的适配范围
· 保证界面紧固力;在安装时保证应力控制部分不变形
· 配有接地保护屏，有良好接地
· 玻璃钢外壳，密封防水结构
· 重量轻，价格廉
1产品概况：

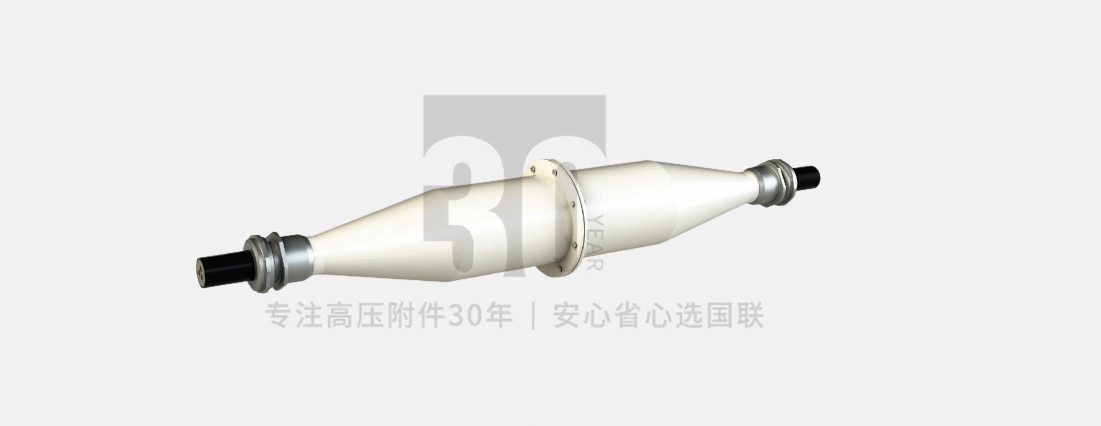

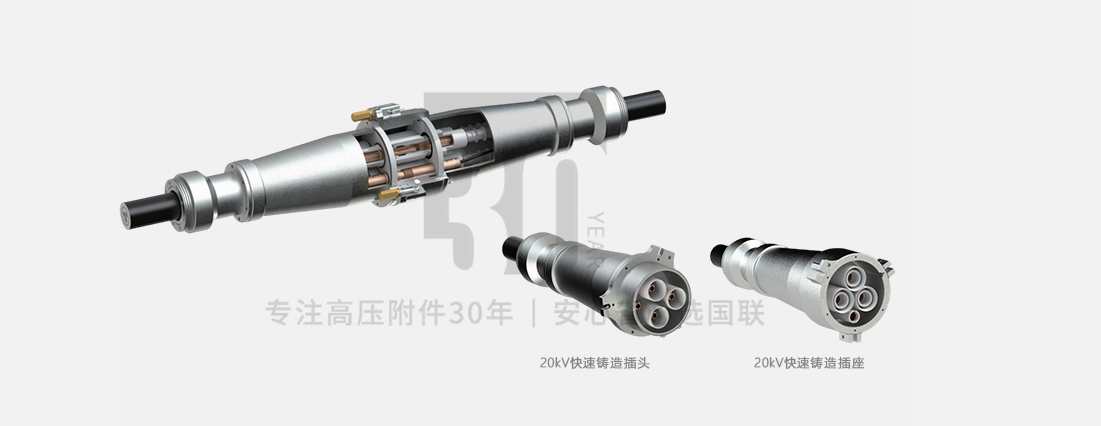

1.1 10-20kV遂道式快速接头，由接线端子、冷缩接头、密封管、三指套、三孔支撑托、开口支撑架、保护屏、接地线、防水盒、填充胶、防水带等构成，其中接头外形为防水盒套筒式，其采用环氧玻璃钢优质材料为防火、防爆、防水密封结构；冷缩件采用进口液体硅整体注射预制成型冷缩接头、冷缩管、三指套为整体硅橡胶模压冷缩件，采用这种冷缩预扩张技术使电缆接头弹性密封配合紧密、安装快速；三孔支撑托、开口支撑架、保护屏将电缆接头连接处安全固定保护于盒体内，配合合理、散热好。绝缘可靠，运行安全。
1.2安装简便：所有产品都已在工厂内制造成形。安装操作简单，且不用火，省时省力。
1.3运用广泛：主要适用于隧道和其它输电线路，防火、防爆、密封性能优异。
1.4设备先进：用国际先进的液体硅橡胶注射设备，进口浇注设备，自动化程度高，性能可靠。
2、产品型号及遵循标准：
型号：前接头JTD
产品主要遵循下列标准： GB/T 12706 《额定电压 1 kV （Um=1.2kV）到35 kV （Um=40.5kV）挤包绝缘电力电缆及其附件 》
JB/T 8144 《额定电压26/35kV及以下电力电缆基本技术要求》
3主要部件及材料
主要部件表
硅橡胶性能参数
4使用环境条件
4.1 安装地点： 用于隧道，直埋等
4.2 海拔高度： <4000m
4.3 环境温度： －40℃～＋40℃
4.4 日照强度（风速0.5m/s下）： 1.1kW/m2
4.5 最大风速： 35m/s
4.6覆冰厚度： 10mm
4.7月平均相对湿度（25℃）： 90％
4.8最大日温差： 25K
4.9地震烈度： 7度及以下
水平加速度： 0.3g
垂直加速度： 0.15g
（这里应考虑水平加速度和垂直加速度同时作用，安全系数1.67）
5技术规范
5.1 型式：冷缩式快速接头
5.2 电缆额定电压 U0/U 8.7/10kV、12/20kV
5.3 系统最高工作电压 kV 17.5kV、24 kV
5.4 系统接地方式 不接地
5.5 额定频率 Hz 50Hz
5.6 电缆雷电冲击耐受电压kV (峰值) 8.7/10kV（95kV）、12/20 kV （125kV）
5.7局部放电水平 (1.5倍U0下) ＜ 10 pC
5.8电缆导体最高额定温度： 90℃
5.9 短路时电缆导体最高温度： ≯250℃
（短路最长持续时间不超过5s）
5.10传输容量： 与连接电缆相同。
5.11短路容量： 与连接电缆相同。
6 电缆附件主要电气性能参数下表
电缆附件主要电气性能参数表
本产品两端在交联电缆上一端安装不绣钢环筒或 GIS终端另一端安装户外干闪式终端的结构形式，主要用于变压器和GIS组合电器耐压试验，也可用于电气系统其它预防性试验，
产品型号:GLSYD
执行标准:GB/T12706、GB/T11017
适用范围:适用于 10kV-110kV 电压等级线路
产品特点:应用灵活、可重复使用，便于测试、安装简便，绝缘性能好
电缆试验筒采用充气式、不锈钢壳体、环氧锥套管结构，用于电缆插头式终端试验，试验仓模拟GIS组合电器隔室试验简仓，可实现电缆作业产品出厂检验并满足安装施工后对电缆和电器附件的检验检测。
执行标准:
10kV-35kV: EN 50381
66kV-110kV:GB/T22381 EC62271 EC60859
适用范围:适用于 10kV-110kV 电压等级线路
产品特点:试验装置设计合理、适用范围大、结构简单、使用方便、应用灵活、安全可靠
产品型号 | 1#试验筒仓 | 2#试验筒仓 | 3#试验筒仓 | 4#试验筒仓 | 5#试验筒仓 |
适用电缆电压 | 10-20kV | 20-35 kV | 35 kV | 66 kV | 110 kV |
温度-50℃~+50℃，位置户内、户外均可，海拔高度小于4000m.
铁塔上直接与架空线连接，或变电站与变压器、电气开关等设备连接.
重量轻、耐污能力强、防爆性能好
