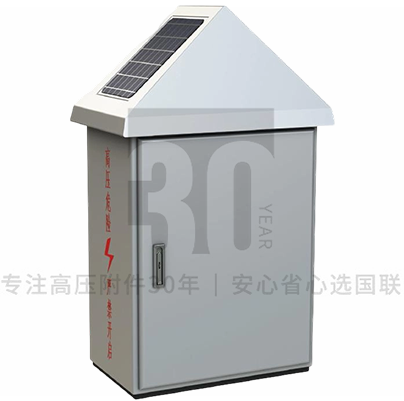

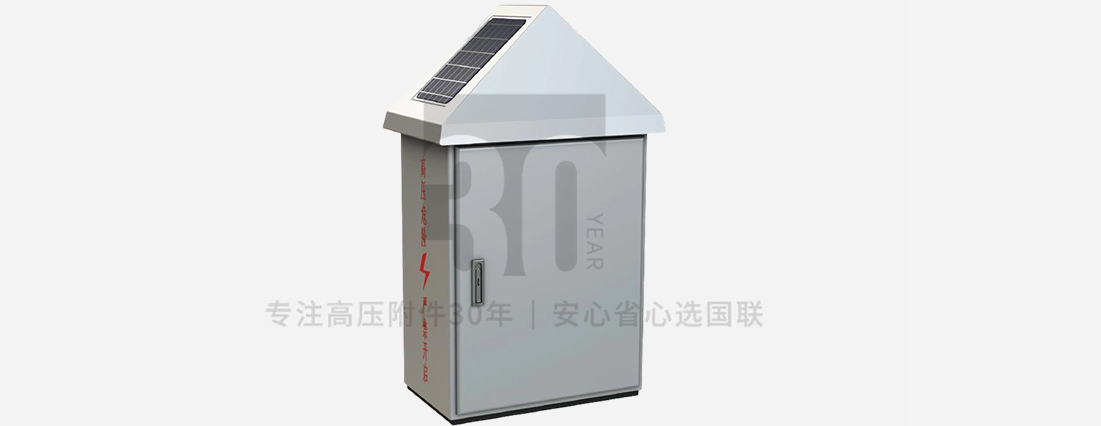

智能接地箱具备传统接地箱的所有功能，在此基础之上，通过在电缆、电缆终端，电缆中间接头、以及接地箱主体处，外置或内置不同类型的高灵敏度传感器，高消摄像头等组件，并结合光纤、无线通讯等先进的信息传输技术，将采集到的数据进行运算处理后，远传至服务器平台，用户可根据指定的账户密码，在电脑、移动端实时查看各项运行数据实现了电缆线路运行状态实时监测，为电缆线路的安全运行保驾护航

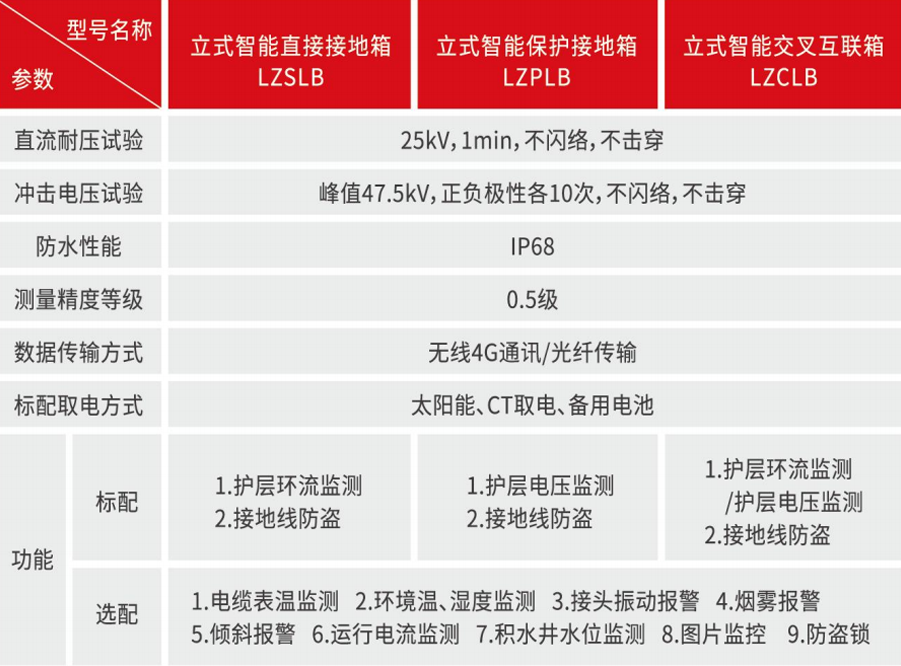

产品型号：

立式智能直接接地箱(型号LZSLB)

Vertical Intelligent Direct Link Box(Model LZSLB)

立式智能保护接地箱(型号LZPLB)

Vertical Intelligent Protective Link Box(Model 1ZPLB)

立式智能交叉互联箱(型号LZCLB)

Vertical Intelligent Cross connection Link Box(Model LZCLB)

产品技术优势与特点

· 可对电缆运行状态进行监测

· 可对电缆线路周围环境进行监测

· 灵活组网，支持多种传输模式

· 冗余供电模式，确保数据极端情况下不丢失

· 出现数据异常迅速进行短信通知，实现无人值守

· 预留多种接口，可合并接入其他智能设备

· 非法开启时，可进行声光报警，并拍照取证

· 可根据项目搭建本地服务器

· 兼容性强,监刺数据可根据用户指定方式接入第三方监控平台

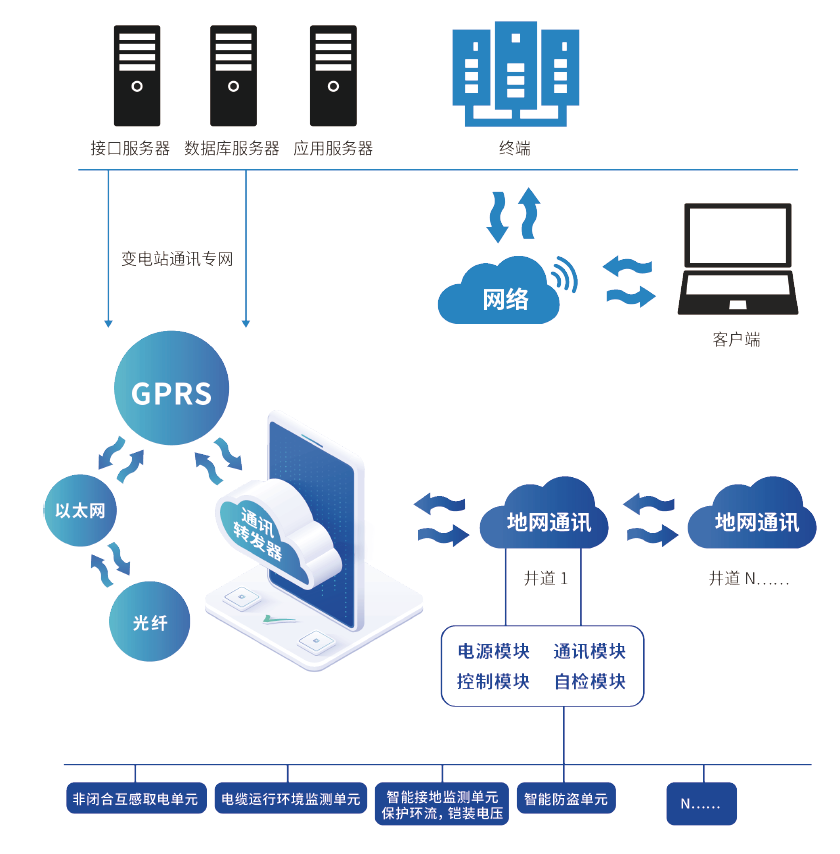

系统拓扑图：

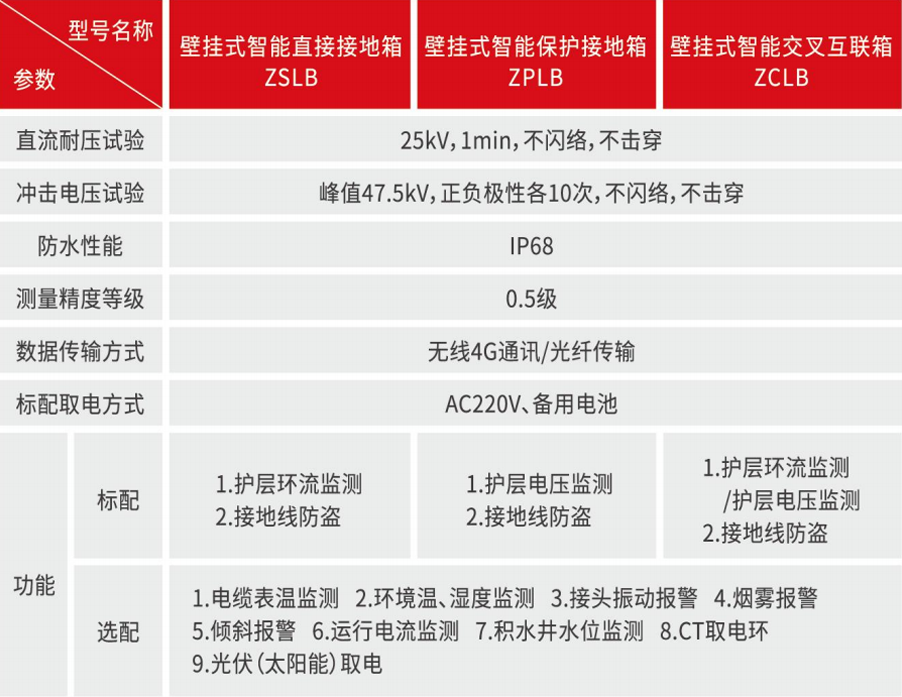

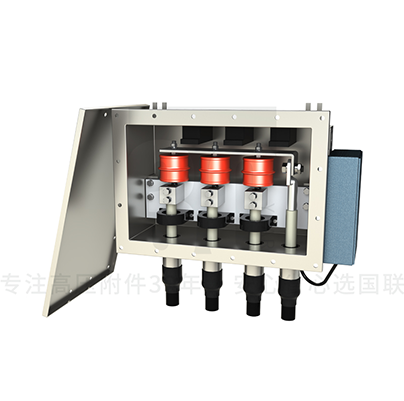

产品型号：

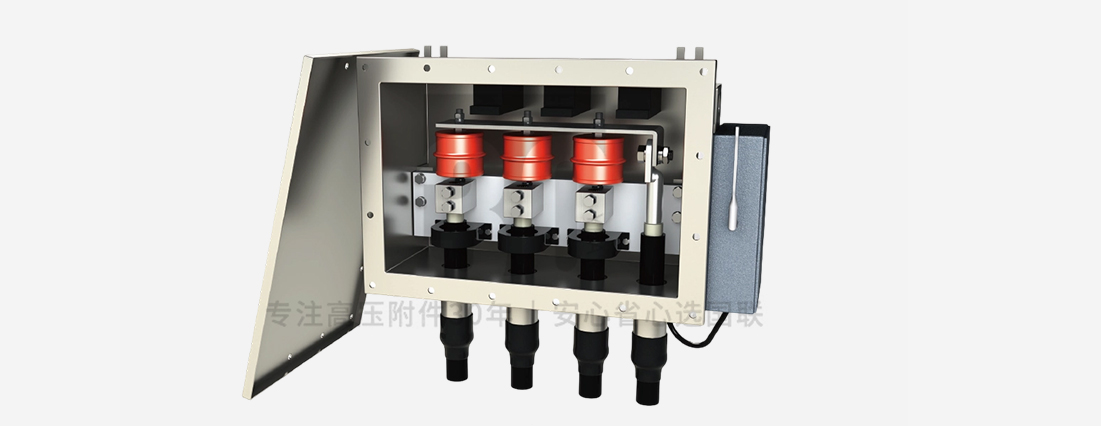

壁挂式智能直接接地箱(型号ZSLB)

Wall-mnounted intelligent direct link box(Model ZSLB)

壁挂式智能保护接地箱(型号ZPLB)Wall-mounted intelligent protective link box(Model ZPLB)

壁挂式智能交叉互联箱(型号ZCLB)

Wall-mounted intelligent cross-connection link box(Model ZCLB)

*监测装置取电方式及传输方式可根据实际运行工况灵活更换

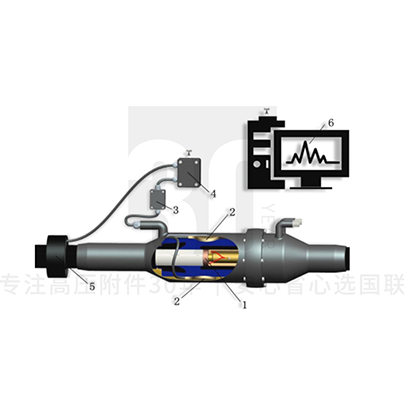

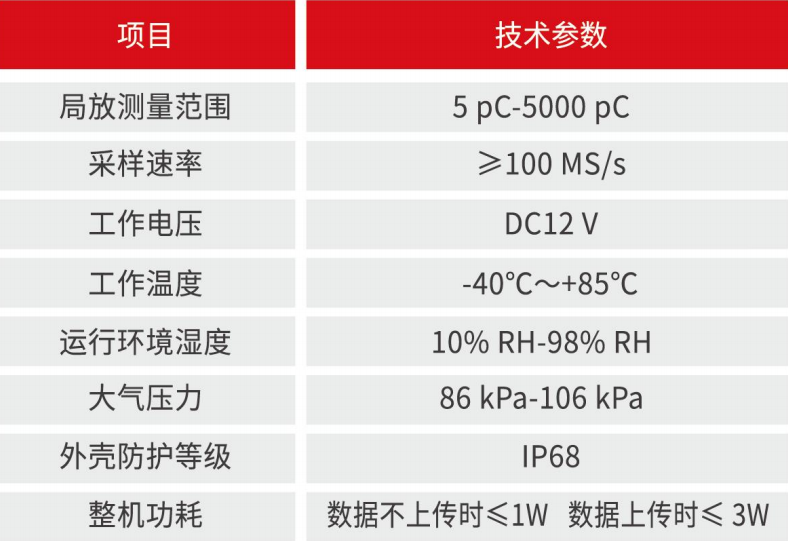

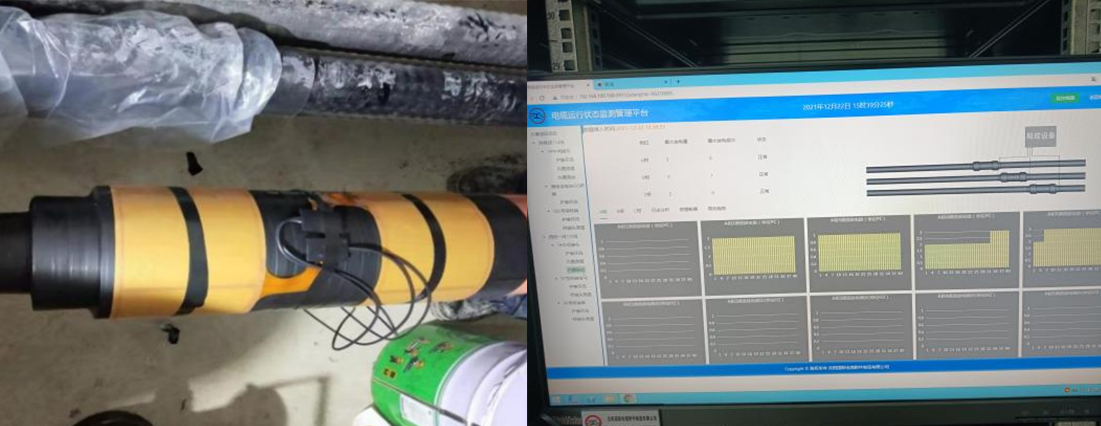

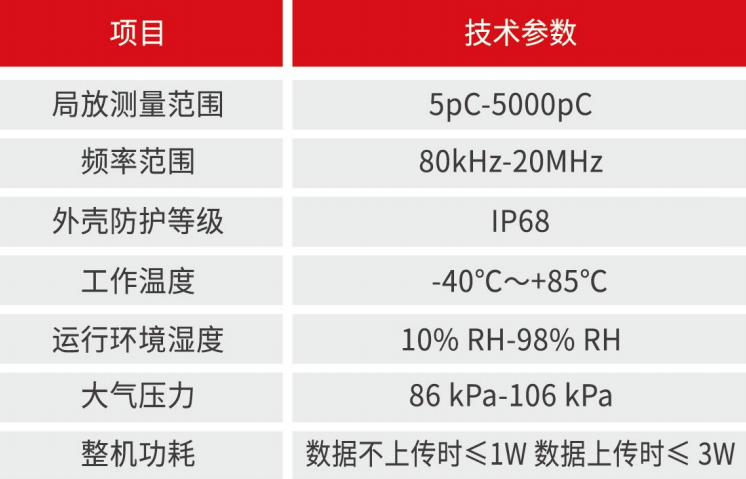

内置式电缆局部放电在线监测系统主要用于监测发生在高压电缆与其相连高压设备中的局放信号，该系统是一个独立的、分布式局放检测系统，采用灵活组网方式进行数据传输，实时在线监测电缆系统局部放电，通过内置式电缆局放分析系统来评估系统的绝缘状态预测该局放的发展趋势，预防突发性的电气事故，为设备的状态检修和维护提供有效的数据依据。

工作原理：

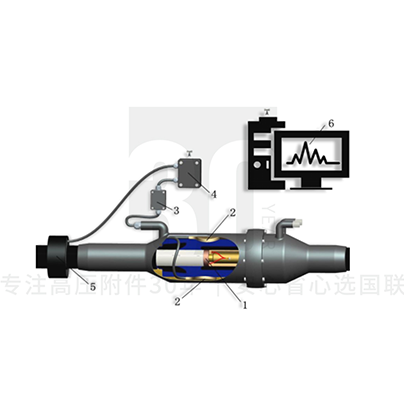

内置式电缆局放监测技术是将局放传感器内置到电缆接头内部，通过电容合方式来感应局放信号，解决了局放传感器的局放干扰信号大，故障定位不精确的实际问题，提高了局放设备的准确性和稳定性。系统主要包括五部分:电缆局部放电检测主机、监测中、放电监测装置、局放控制模块和局放采集模块。

功能介绍：

内置式电缆局放监测技术实现了将局放传感器内置到电缆接头内部可实现电缆局放准确实时监测、精确定位局放点，解决目前局放监测存在的干扰信号大，局放监测不准确，故障定位不精确等难题，并建立局放专家分析库，数据经过分析后直接给出局放结果，用户不用分析数据，可以清晰观察结果，大幅度简化电缆管理部门工作量，为电缆管理部门安全管理提供数据支持。

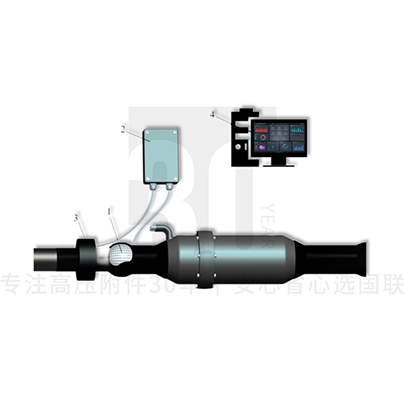

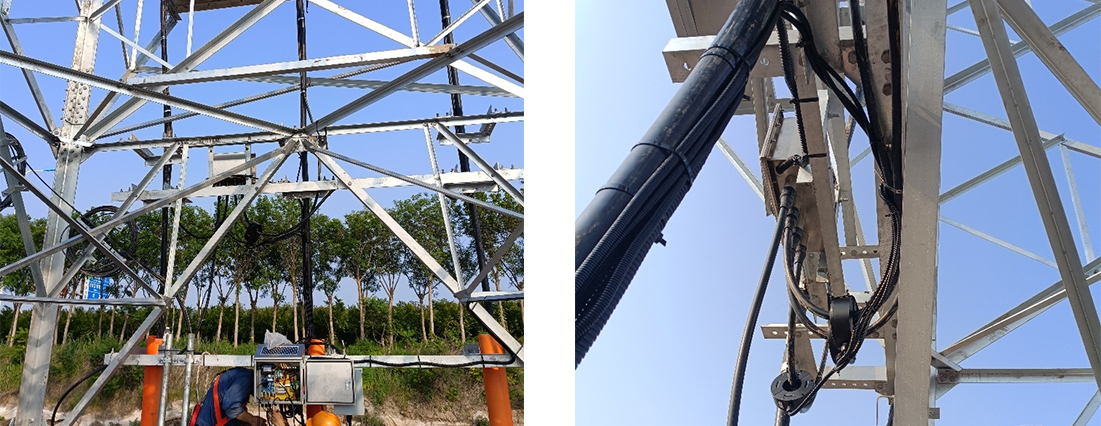

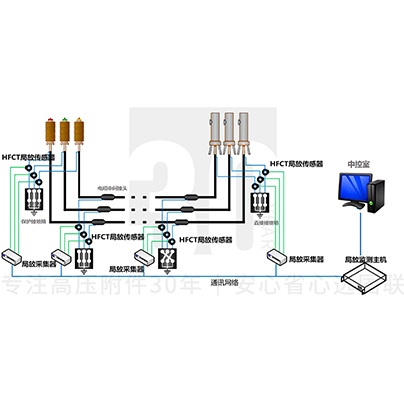

外置式电缆局放监测系统采用模块化设计，通过安装在电缆接头接地线上的高频电流传感器，合电缆本体及接头处的局部放电脉冲电流信号;通过同轴电缆送至数据采集器,对模拟信号经过放大、波、模数转换、数据库对比分析后由光纤传送至远程后台。并将这些通过计算获得的放电信息数据写入到数据库中，同时在监测系统的软件面板上显示。

工作原理：

外置式电缆局放监测系统主要由高频局放传感器、局放监测系统主机和局放监测分析软件平台组成，通过在电缆接头接地线上安装局部放电检测设备，实时在线监测高压电缆的局部放电信号有效地去除干扰信号。局部放电信号通过光纤传输到变电站监控中心，并通过分析系统对局部放电的类型和局部放电水平进行分析判断评估局部放电的影响，判断设备绝缘状态，及时掌握电缆的绝缘劣化程度，实现电缆绝缘故障预警

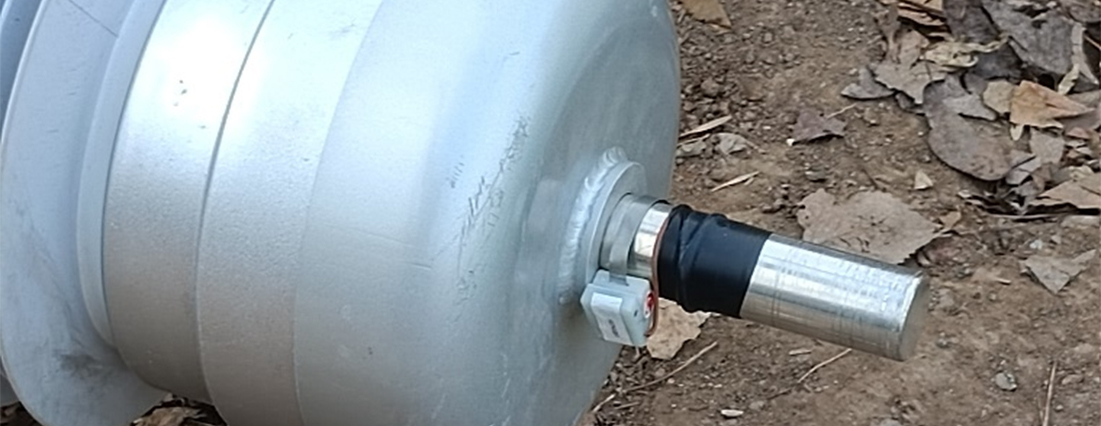

电缆终端无线测温系统采用无源无线温度传感，具有良好的绝缘性和抗电磁干扰性是目前测量高压电缆终端运行温度的最佳解决方案，可有效预警由于老化、触点氧化、过负荷等所引发的过温甚至烧毁等事故。

系统组成：

· 测温模块：测温模块负责对温度敏感点的温度采集，其工作电源通过互感方式在被测线缆上获得

· 通讯主机：通讯主机负责收集所辖范围内的测温模块的温度数据，并将温度数据通过通讯链路转发至中心软件或移动终端，转发的数据包括温度数据及设备自身的状态数据

· 接入网关：接入网关负责对所有通讯主机数据的接入及中心指令数据的下达

· 中心软件：中心软件负责数据的展示及系统管理维护，包括实时显示、统计查询、数据下载、系统管理等

· 移动终端：移动终端主要针对现场巡查时的温度监测以及为巡查提供温度监测点索引

功能介绍：

· 温度实时全天监测：根据电缆运行管理要求温度监测数据提取间隔可进行设置，最小间隔为10 秒

· 温度超限预警：依据《电力电缆及通道运维管理规程(CGDW1512)》对电缆终端、设备线夹、导线连接部位运行温度的要求设置温度超限阀值，在突破阀值时进行报警

· 温变异常预警：设置单位时间内温度变化量限值，在温升速度突破限值时进行温升异常报警

· 相对温差超限预警：在设置有参考测温点的情况下，可设置相对温差值，当出现两个测温点温差突破限值时进行相对温差超限报警

· 数据隐患分析：以历史的温度数据、载流数据为依据对电缆端子进行隐患分析及检修指导

产品特点

· 双模无源无线温升监测设计

· 监测模块超低功耗设计，工作范围广、无盲区

· 响应速度快，报警及时

· 性能稳定可靠，达到免维护要求

· 自动锁闭及恢复

· 独特双模设计，安装维护很方便

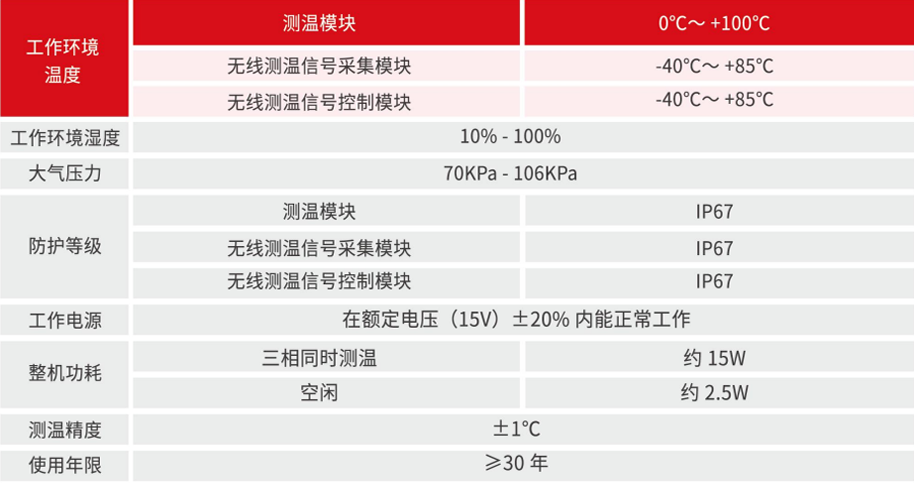

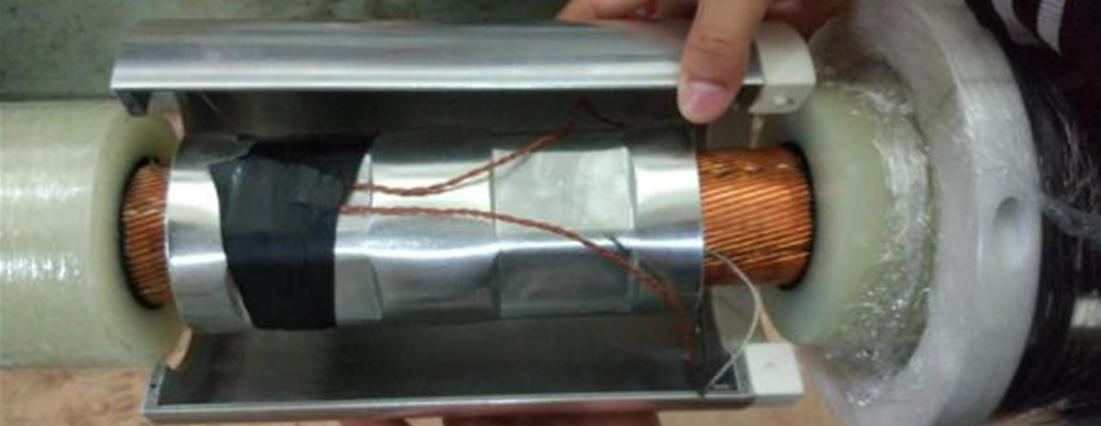

内置式电缆接头导体测温系统具有无线能量传输、实时通信、温度值模/数转化、过热保护等功能;测温采样周期可调(>30S)，测温精度为(土0.6℃)。

电缆接头线芯运行温度监测为本系统核心技术，实时监测电缆线芯运行温度，通过地网通信技术将温度实时上传至监控平台，为电缆智能化管理奠定了基础。

产品由内置测温模块、外置测温中继和无线测温控制模块三部分组成。测温模块完成线缆接头温度的测量，在电缆接头安装制作时就已经被植入线缆接头处。无线测温信号采集模块为测温模块提供电能，并采集测量完成的接头温度。无线测温控制模块用来协调各块无线测温信号采集模块工作，并将ABC三相接头温度汇总，通过 MODBUS协议向上级传送数据。

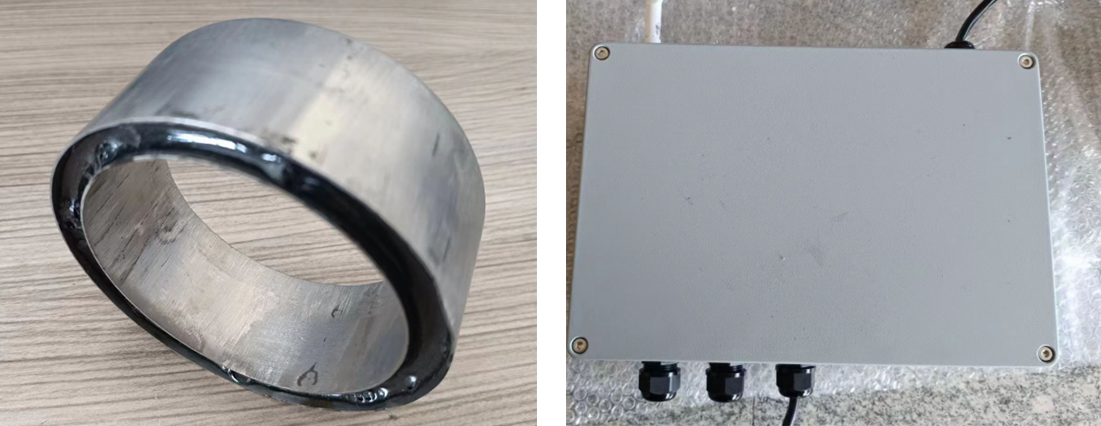

铅封是高压电缆附件制作的关键工序之一，它用来使附件的铜壳或尾管与电缆铝护套电气连接，同时起到密封防水作用。一旦铅封发生开裂，附件就会进水受潮，或者造成电场畸变，同时会引起接地系统不平衡，造成接地电流变大，极易引起击穿故障。采用电磁穿透效应技术监测电缆接头两端铅封状态，将电磁式传感器包裹在电缆附件铅封与金属护层中间，当铅封位置出现开裂、破损等缺陷，通过电磁矩阵传感器实时监测电磁信号强度变化，实现对电缆铅封运行状态缺陷评估、预警。

系统组成

1-电磁式铅封监测传感器

2-铅封监测采集装置

3-互感取电电源

4-电缆铅封运行状态监测箱

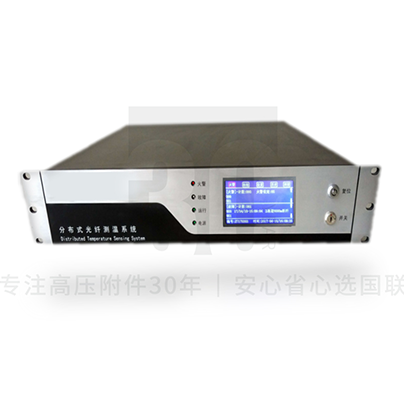

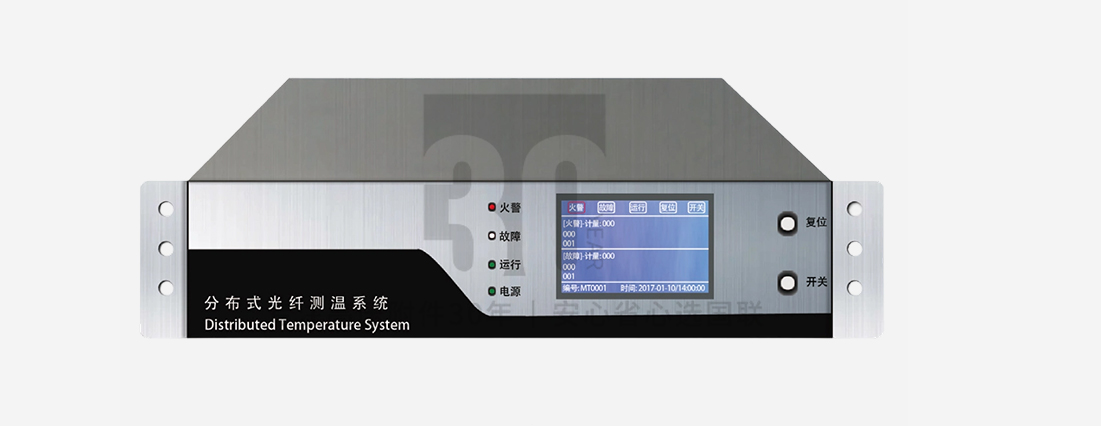

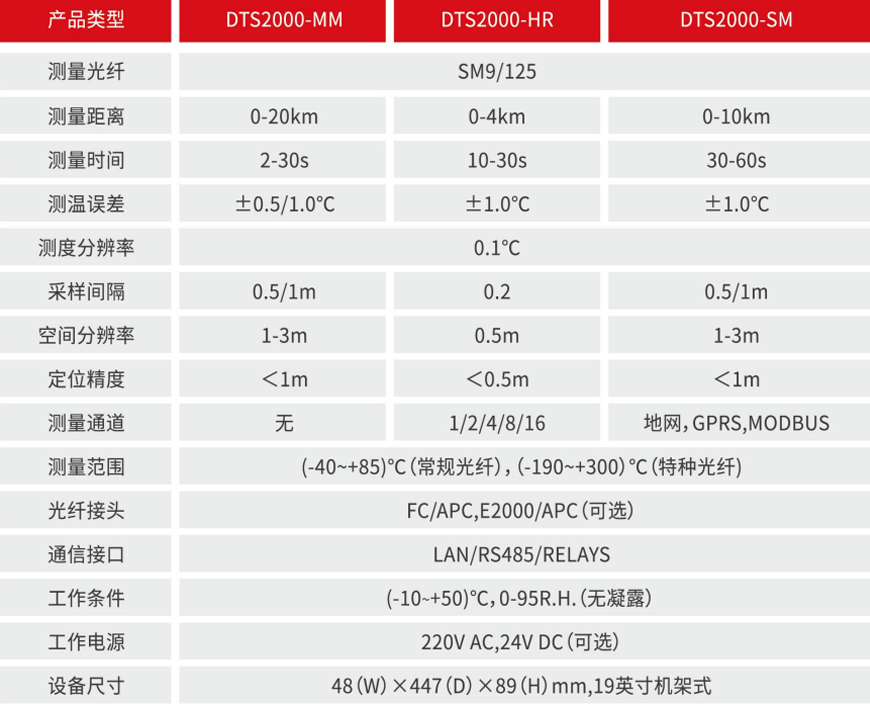

分布式光纤测温系统DTS2000是国际上最先进的线型感温火灾探测器，它直接利用光纤作为传感器，通过光纤微弱背向拉曼散射信号的滤波、探测以及高速数据采集与分析，获得温度敏感的 anti-stokes(反斯托克斯)信号和温度不敏感的 stokes(斯托克斯)信号，从而实时获得沿光纤分布的准确温度信息,最大测量距离20km、测量精度0.5℃、测量时间最小 2s;结合先进的火灾智能报警判断算法实现传感光纤全程的实时在线监测，并实领域具有广泛应用。现温度异常位置的精确定位。分布式光纤测温系统DTS2000 在电力、电厂、交通、大坝、石化、煤矿等领域具有广泛应用。

产品特点

· 测量距离长:最长支持 20km

· 测量精度高:最小0.5℃

· 测量时间快:最快 2s/通道

· 空间分辨率高:最小0.5

· 测量通道多:一台主机最多支持16通道测

· 量底层 ARM计算分析，可靠性高，具有自诊断功能，快速定位故障

工作原理：

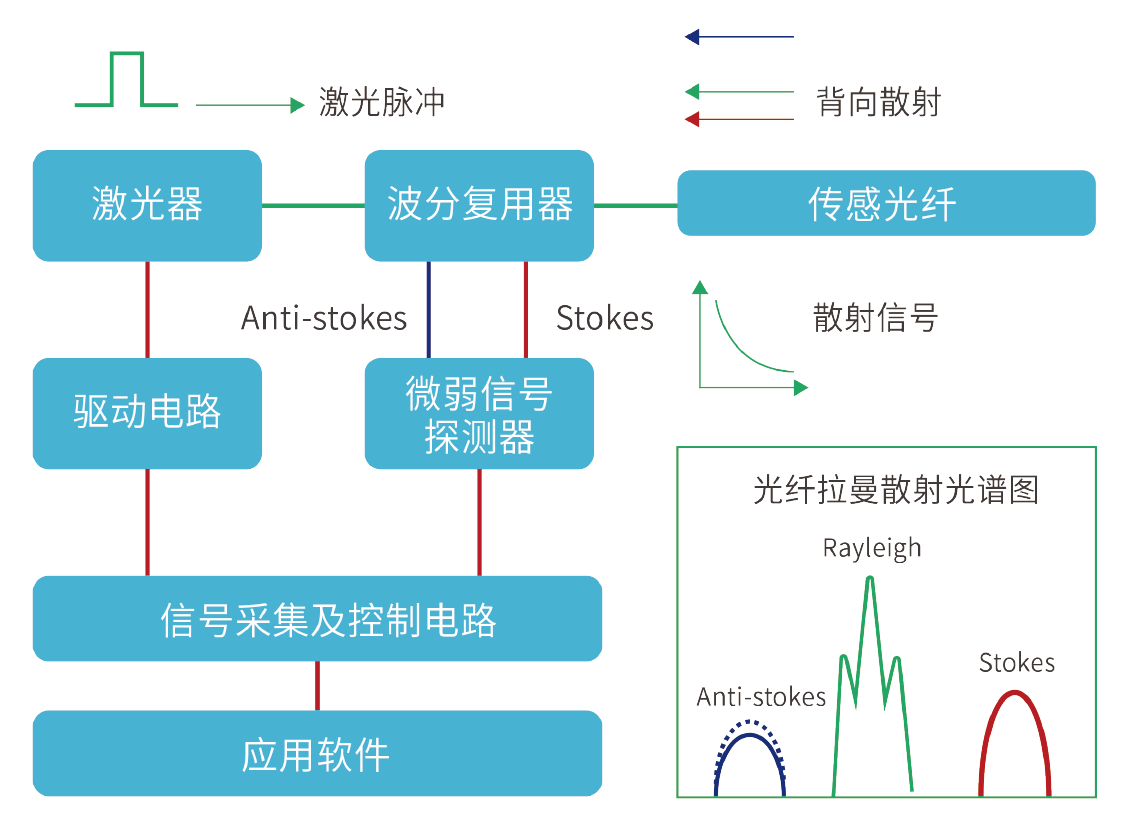

分布式光纤测温系统 DTS2000 同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼 Raman 散射效应，空间定位则利用光时域反射 OTDR技术。高速窄脉宽半导体激光脉冲耦合进入传感光纤中，通过光纤微弱背向散射信号的滤波、探测以及高速数据采集与分析，获得温度敏感的 anti-stokes(反斯托克斯)信号和温度不敏感的 stokes(斯托克斯)信号，从而实时获得沿光纤分布的准确温度信息;结合先进的火灾智能报警判断算法,实现传感光纤全程的实时在线监测。

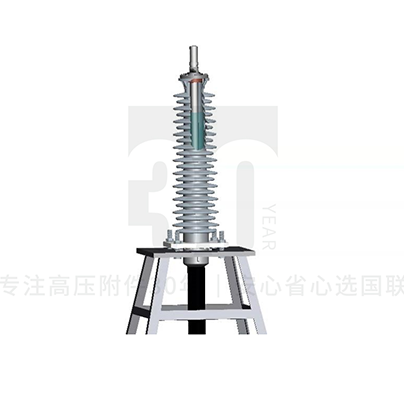

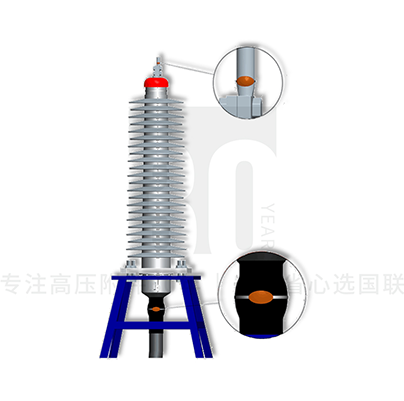

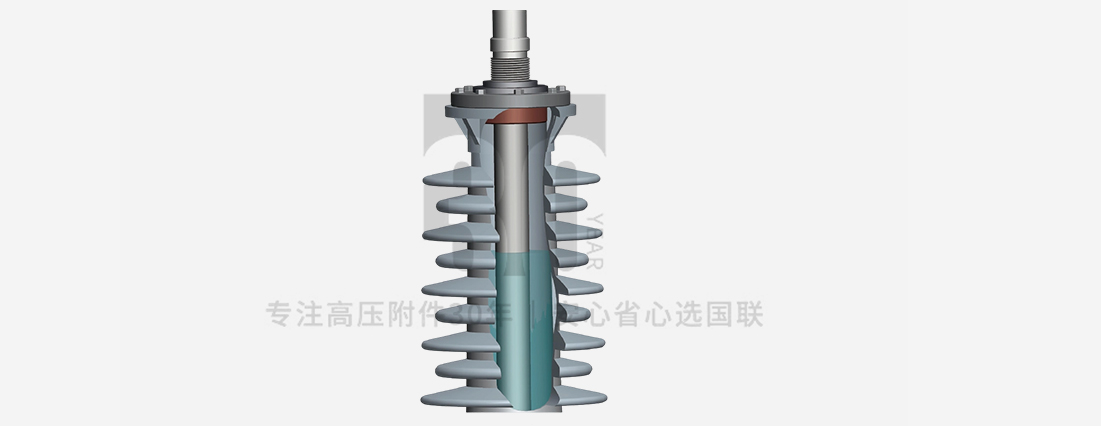

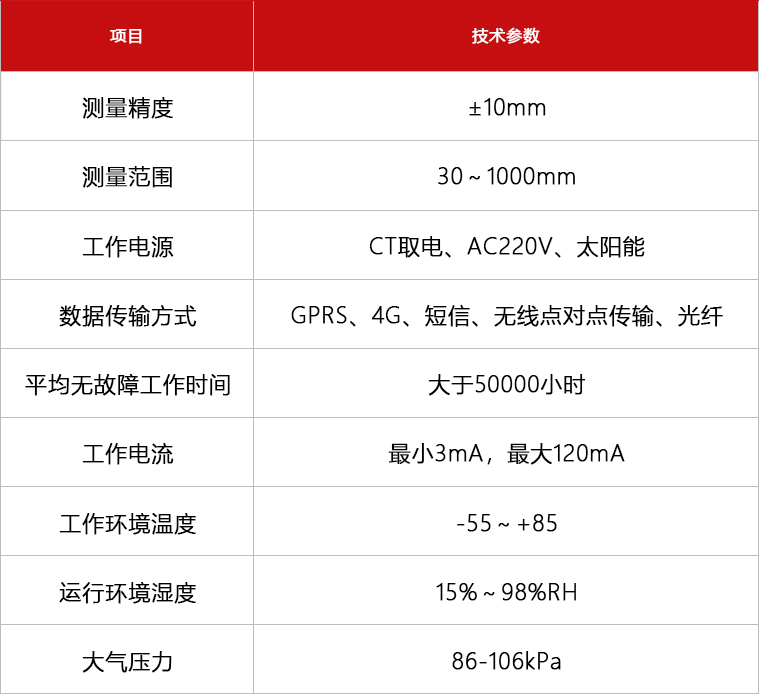

户外终端油位智能监测系统使用超声波对封油高度进行检测，频率高波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。利用这一特性可计算封油的高度。该系统使用取电技术对设备进行供电，利用无线信号传输技术进行数据传输，这样在不改变任何施工环境的条件下完成对信号的采集和传输。

产品特点

· 可对瓷套管复合套管内绝缘油液位高度进行监测

· 补偿装置可使密封容器内的压力维持稳定，不受绝缘油和气体热胀冷缩的影响，保证压力传感器所测数据准确

· 终端具有数据远传功能，所有信号可实现远程传输

· 取电方式包括:太阳能取电、CT感应取电、AC220V、DC48172V

· 传输方式包括:GPRS、4G、短信、无线点对点传输:WIF、光纤以太网;GPRS、4G、短信方式需播入SIM卡

系统组成

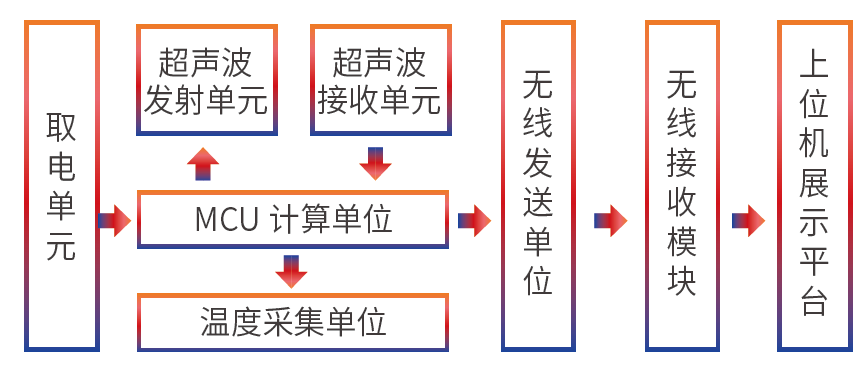

户外终端油位智能监测系统包括取电控制单元，温度监测单元，无线发送单元，超声波发射单元，超声波接收单元，MCU计算单元，无线接收模块，各单元之间的工作模式如下图:

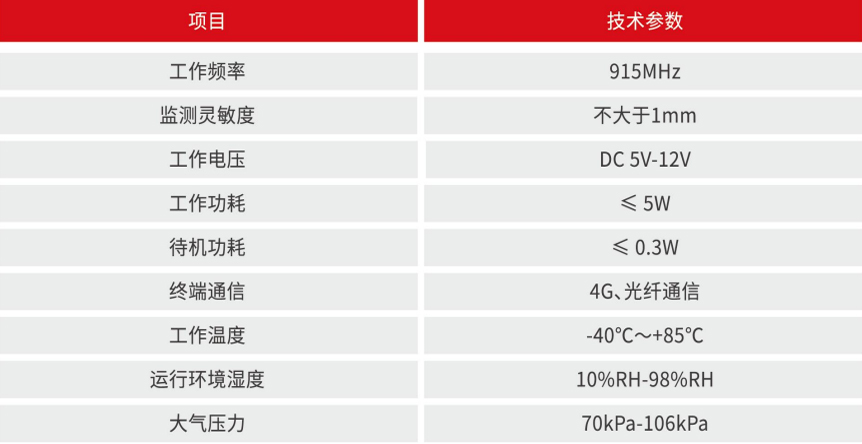

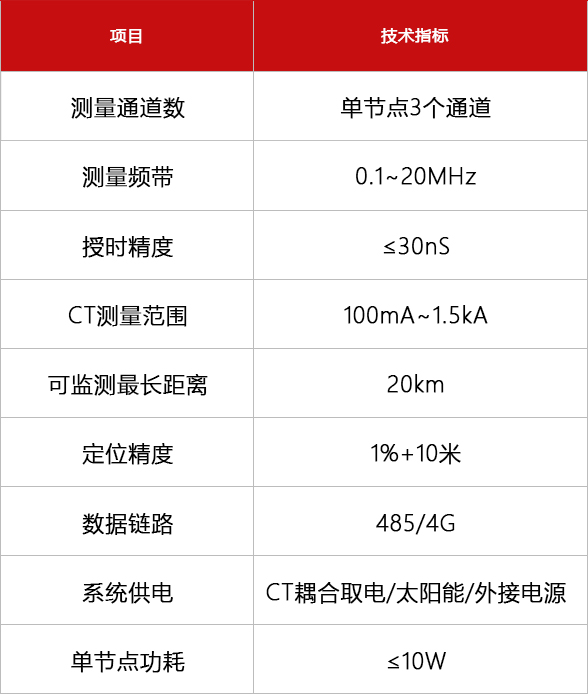

电缆故障预警与精确定位系统主要应用于电缆隧道中110kV及以上等级长距离、大截面的高压电缆线路上，可快速判断故障电缆线路，以及故障点距离电缆线路终端的位置，大大缩短故障测寻时间，快速修复电缆故障，提高供电系统可靠性。本系统采用 GPS双端定位时基法，通过加装于电缆本体或接地线的行波传感器实时采集信号，7x24小时不间断的对电缆进行监测，定位精度可达 1%+10米。采用AC220V供电或CT取电，4G无线通信，确保设备时刻处于在线状态。

工作原理：

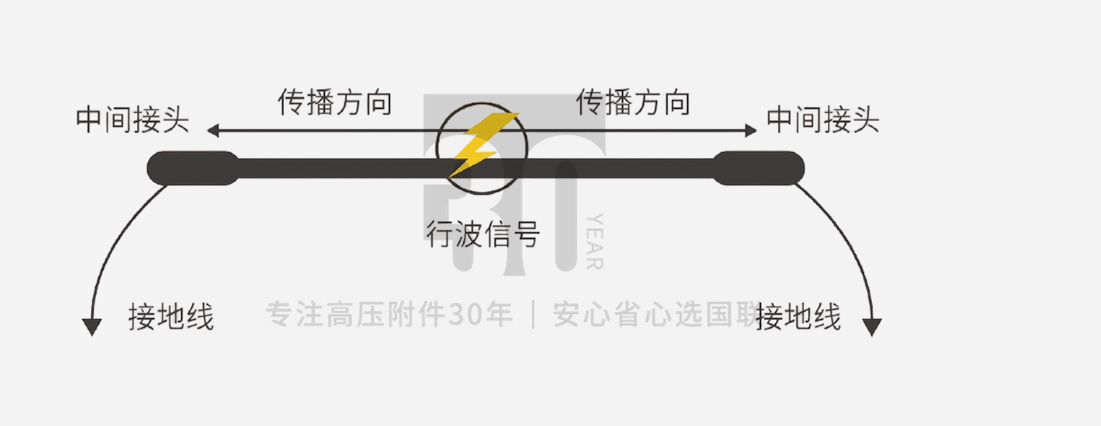

高压电缆发生故障时，会产生幅值很大的非稳态量，并从故障点向两端传播，称为行波。行波传播速度接近光速，约为2.0x108米/秒。可以根据行波到达两端监测点的时刻来确定故障点的位置。和单端定位法相比双端定位法只利用行波第一波头到达线路两端的时刻进行计算，只需捕捉行波第一个波头，不用考虑行波的反射与折射，行波值大，易于辨识。系统可采用 GPS 授时方式与高速集成电路芯片同步，可以保证所测时间差值误差在 30纳秒以内。

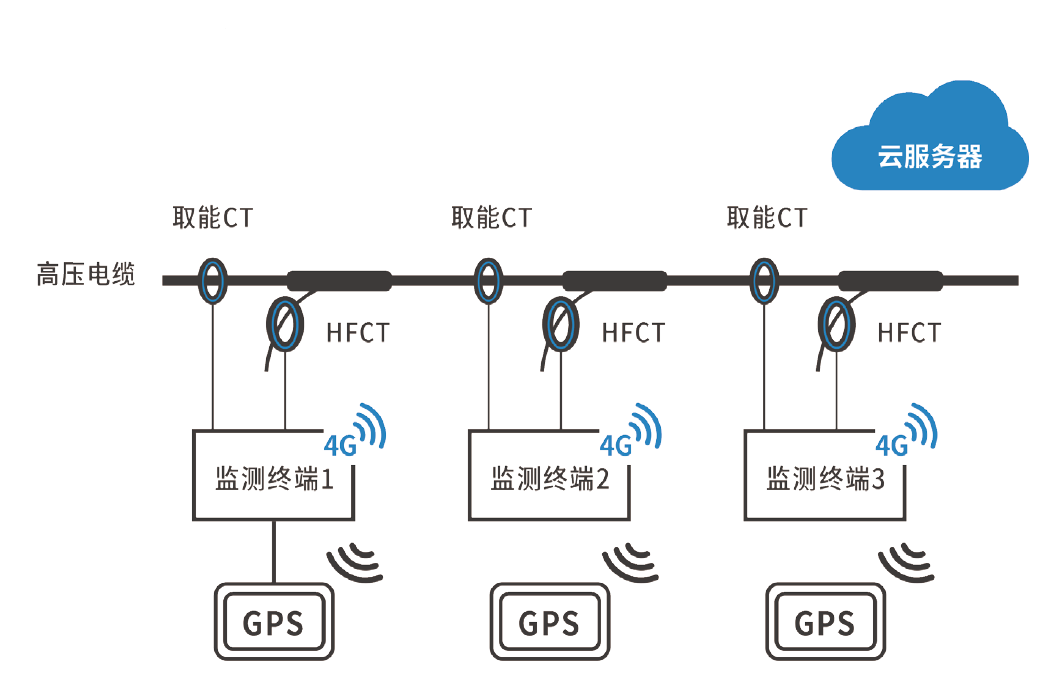

系统拓扑图：
